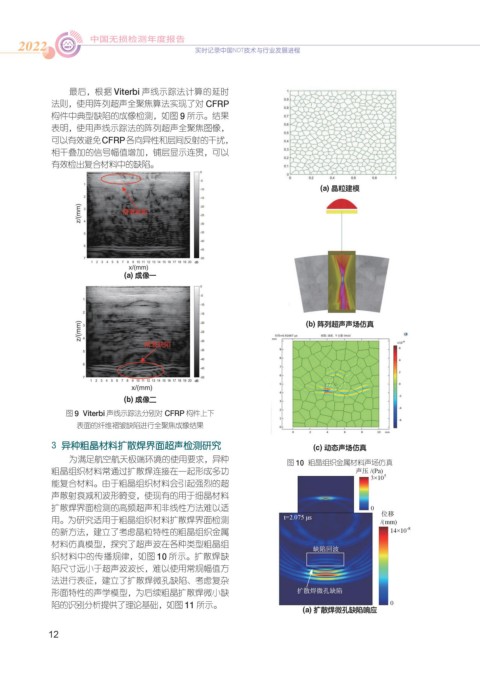

最后，根据 Viterbi 声线示踪法计算的延时
法则，使用阵列超声全聚焦算法实现了对 CFRP
构件中典型缺陷的成像检测，如图 9 所示。结果
表明，使用声线示踪法的阵列超声全聚焦图像，
可以有效避免CFRP各向异性和层间反射的干扰，
相干叠加的信号幅值增加，铺层显示连贯，可以
有效检出复合材料中的缺陷。
(a) 晶粒建模
(a) 成像一
(b) 阵列超声声场仿真
(b) 成像二
图 9 Viterbi 声线示踪法分别对 CFRP 构件上下
表面的纤维褶皱缺陷进行全聚焦成像结果
3 异种粗晶材料扩散焊界面超声检测研究 (c) 动态声场仿真
为满足航空航天极端环境的使用要求，异种 图 10 粗晶组织金属材料声场仿真
粗晶组织材料常通过扩散焊连接在一起形成多功 /(Pa)
3 10 5
能复合材料。由于粗晶组织材料会引起强烈的超
声散射衰减和波形畸变，使现有的用于细晶材料
扩散焊界面检测的高频超声和非线性方法难以适 0
用。为研究适用于粗晶组织材料扩散焊界面检测 t=2.075 µs /(mm)
的新方法，建立了考虑晶粒特性的粗晶组织金属 14 10 -8
材料仿真模型，探究了超声波在各种类型粗晶组
织材料中的传播规律，如图 10 所示。扩散焊缺
陷尺寸远小于超声波波长，难以使用常规幅值方
法进行表征，建立了扩散焊微孔缺陷、考虑复杂
形面特性的声学模型，为后续粗晶扩散焊微小缺
陷的识别分析提供了理论基础，如图 11 所示。 0
(a) 扩散焊微孔缺陷响应
12
