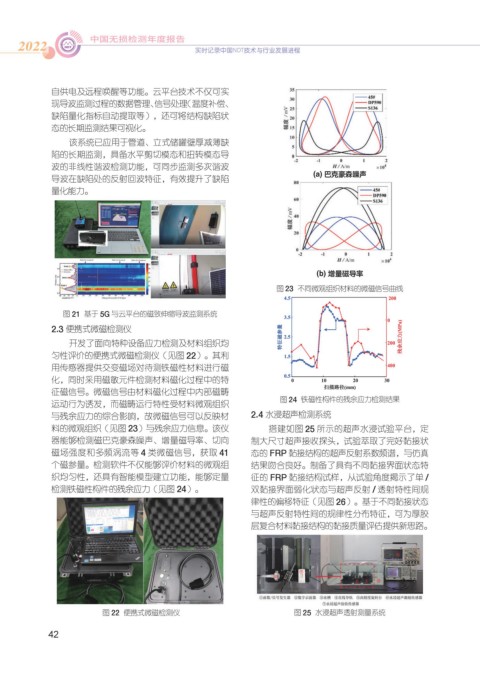

自供电及远程唤醒等功能。云平台技术不仅可实
现导波监测过程的数据管理、信号处理（温度补偿、
缺陷量化指标自动提取等），还可将结构缺陷状
态的长期监测结果可视化。
该系统已应用于管道、立式储罐壁厚减薄缺
陷的长期监测，具备水平剪切模态和扭转模态导
波的非线性谐波检测功能，可同步监测多次谐波
导波在缺陷处的反射回波特征，有效提升了缺陷 (a) 巴克豪森噪声
量化能力。
(b) 增量磁导率
图 23 不同微观组织材料的微磁信号曲线
图 21 基于 5G 与云平台的磁致伸缩导波监测系统
2.3 便携式微磁检测仪
开发了面向特种设备应力检测及材料组织均
匀性评价的便携式微磁检测仪（见图 22）。其利
用传感器提供交变磁场对待测铁磁性材料进行磁
化，同时采用磁敏元件检测材料磁化过程中的特
征磁信号。微磁信号由材料磁化过程中内部磁畴
图 24 铁磁性构件的残余应力检测结果
运动行为诱发，而磁畴运行特性受材料微观组织
与残余应力的综合影响，故微磁信号可以反映材 2.4 水浸超声检测系统
料的微观组织（见图 23）与残余应力信息。该仪 搭建如图 25 所示的超声水浸试验平台，定
器能够检测磁巴克豪森噪声、增量磁导率、切向 制大尺寸超声接收探头，试验萃取了完好黏接状
磁场强度和多频涡流等 4 类微磁信号，获取 41 态的 FRP 黏接结构的超声反射系数频谱，与仿真
个磁参量。检测软件不仅能够评价材料的微观组 结果吻合良好。制备了具有不同黏接界面状态特
织均匀性，还具有智能模型建立功能，能够定量 征的 FRP 黏接结构试样，从试验角度揭示了单 /
检测铁磁性构件的残余应力（见图 24）。 双黏接界面弱化状态与超声反射 / 透射特性间规
律性的偏移特征（见图 26）。基于不同黏接状态
与超声反射特性间的规律性分布特征，可为厚胶
层复合材料黏接结构的黏接质量评估提供新思路。
图 22 便携式微磁检测仪 图 25 水浸超声透射测量系统
