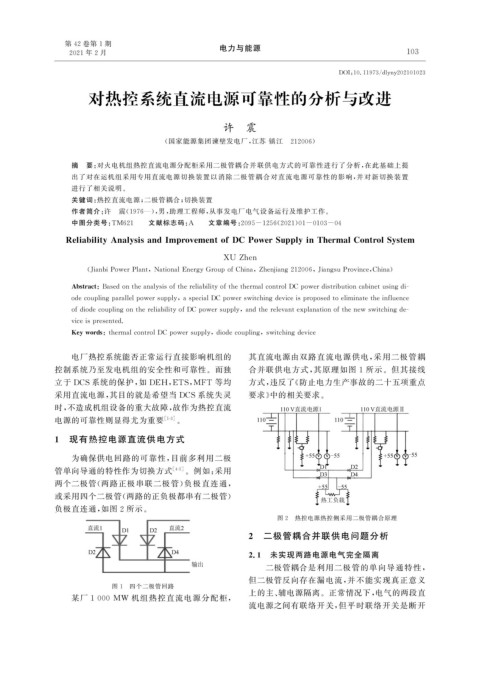

第 42 卷第 1 期 电力与能源
2021 年 2 月 1 3
0
DOI : 10.11973 / dl y n y 202101023

对热控系统直流电源可靠性的分析与改进

许 震

( 国家能源集团谏壁发电厂, 江苏 镇江 212006 )

摘 要: 对火电机组热控直流电源分配柜采用二极管耦合并联供电方式的可靠性进行了分析, 在此基础上提
出了对在运机组采用专用直流电源切换装置以消除二极管耦合对直流电源可靠性的影响, 并对新切换装置
进行了相关说明。
关键词: 热控直流电源; 二极管耦合; 切换装置
作者简介: 许 震( 1976 —), 男, 助理工程师, 从事发电厂电气设备运行及维护工作。
中图分类号: TM621 文献标志码: A 文章编号: 2095-1256 ( 2021 ) 01-0103-04

Reliabilit yAnal y sisandIm p rovementofDCPowerSu pp l y inThermalControlS y stem

XUZhen
( JianbiPowerPlant , NationalEner gyGrou pofChina , Zhen j ian g212006 , Jian g suProvince , China )
Abstract : Basedontheanal y sisofthereliabilit yofthethermalcontrolDCp owerdistributioncabinetusin gdi-
odecou p lin gp arallel p owersu pp l y , as p ecialDCp owerswitchin gdeviceisp ro p osedtoeliminatetheinfluence
ofdiodecou p lin gonthereliabilit yofDCp owersu pp l y , andtherelevantex p lanationofthenewswitchin gde-
viceisp resented.
Ke ywords : thermalcontrolDCp owersu pp l y , diodecou p lin g , switchin gdevice

电厂热控系统能否正常运行直接影响机组的 其直流电源由双路直流电源供电, 采用二极管耦
控制系统乃至发电机组的安全性和可靠性。而独 合并联供电方式, 其原理如图 1 所示。但其接线
立于 DCS 系统的保护, 如 DEH , ETS , MFT 等均 方式, 违反了《 防止电力生产事故的二十五项重点
采用直流电源, 其目的就是希望当 DCS 系统失灵 要求》 中的相关要求。
时, 不造成机组设备的重大故障, 故作为热控直流
电源的可靠性则显得尤为重要 [ 1-3 ] 。

1 现有热控电源直流供电方式

为确保供电回路的可靠性, 目前多利用二极
管单向导通的特性作为切换方式 [ 4-5 ] 。例如: 采用

两个二极管( 两路正极串联二极管) 负极直连通,
或采用四个二极管( 两路的正负极都串有二极管)
负极直连通, 如图 2 所示。
图 2 热控电源热控侧采用二极管耦合原理
2 二极管耦合并联供电问题分析

2.1 未实现两路电源电气完全隔离

二极管耦合是利用二极管的单向导通特性,
但二极管反向存在漏电流, 并不能实现真正意义
图 1 四个二极管回路
上的主、 辅电源隔离。正常情况下, 电气的两段直
某厂 1000 MW 机组热控直流电源分配柜,
流电源之间有联络开关, 但平时联络开关是断开
