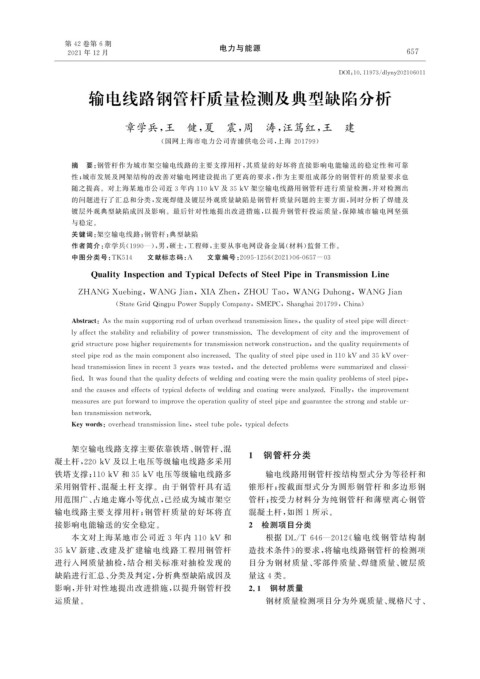

第 42 卷第 6 期                           电力与能源
                 2021 年 12 月                                                                         6 7
                                                                                                      5
                                                                                     DOI : 10.11973 / dl y n y 202106011

                       输电线路钢管杆质量检测及典型缺陷分析



                                章学兵, 王 健, 夏 震, 周 涛, 汪笃红, 王 建

                                         ( 国网上海市电力公司青浦供电公司, 上海 201799 )

                   摘   要: 钢管杆作为城市架空输电线路的主要支撑用杆, 其质量的好坏将直接影响电能输送的稳定性和可靠
                   性; 城市发展及网架结构的改善对输电网建设提出了更高的要求, 作为主要组成部分的钢管杆的质量要求也
                   随之提高。对上海某地市公司近 3 年内 110kV 及 35kV 架空输电线路用钢管杆进行质量检测, 并对检测出
                   的问题进行了汇总和分类, 发现焊缝及镀层外观质量缺陷是钢管杆质量问题的主要方面, 同时分析了焊缝及
                   镀层外观典型缺陷成因及影响。最后针对性地提出改进措施, 以提升钢管杆投运质量, 保障城市输电网坚强
                   与稳定。
                   关键词: 架空输电线路; 钢管杆; 典型缺陷
                   作者简介: 章学兵( 1990 —), 男, 硕士, 工程师, 主要从事电网设备金属( 材料) 监督工作。
                   中图分类号: TK514   文献标志码: A   文章编号: 2095-1256 ( 2021 ) 06-0657-03
                       Q ualit y Ins p ectionandT yp icalDefectsofSteelPi p einTransmissionLine

                                    ,
                                                                                        ,
                    ZHANGXuebin g WANGJian , XIAZhen , ZHOU Tao , WANGDuhon g WANGJian
                              ( StateGridQin gp uPowerSu pp l yCom p an y , SMEPC , Shan g hai201799 , China )
                  Abstract : Asthemainsu pp ortin g rodofurbanoverheadtransmissionlines , the q ualit y ofsteel p i p ewilldirect-
                  l yaffectthestabilit yandreliabilit yofp owertransmission.Thedevelo p mentofcit yandtheim p rovementof
                  g ridstructure p osehi g herre q uirementsfortransmissionnetworkconstruction , andthe q ualit y re q uirementsof
                  steel p i p erodasthemaincom p onentalsoincreased.The q ualit yofsteel p i p eusedin110kVand35kVover-
                  headtransmissionlinesinrecent3y earswastested , andthedetectedp roblemsweresummarizedandclassi-
                  fied.Itwasfoundthatthe q ualit ydefectsofweldin g andcoatin gwerethemainq ualit yp roblemsofsteel p i p e ,
                  andthecausesandeffectsoft yp icaldefectsofweldin gandcoatin gwereanal y zed.Finall y , theim p rovement
                   measuresarep utforwardtoim p rovetheo p erationq ualit y ofsteel p i p eandg uaranteethestron g andstableur-
                  bantransmissionnetwork.
                  Ke ywords : overheadtransmissionline , steeltubep ole , t yp icaldefects

                 架空输电线路支撑主要依靠铁塔、 钢管杆、 混
              凝土杆, 220kV 及以上电压等级输电线路多采用                       1  钢管杆分类
              铁塔支撑; 110kV 和35kV 电压等级输电线路多                          输电线路用钢管杆按结构型式分为等径杆和
              采用钢管杆、 混凝土杆支撑。由于钢管杆具有适                           锥形杆; 按截面型式分为圆形钢管杆和多边形钢
              用范围广、 占地走廊小等优点, 已经成为城市架空                         管杆; 按受力材料分为纯钢管杆和薄壁离心钢管
              输电线路主要支撑用杆; 钢管杆质量的好坏将直                           混凝土杆, 如图 1 所示。
              接影响电能输送的安全稳定。                                   2  检测项目分类
                   本文对上海某地市公司近 3 年内 110kV 和                        根据 DL / T646 — 2012 《 输 电 线 钢 管 结 构 制
              35kV 新建、 改建及扩建输电线路工程用钢管杆                         造技术条件》 的要求, 将输电线路钢管杆的检测项
              进行入网质量抽检, 结合相关标准对抽检发现的                           目分为钢材质量、 零部件质量、 焊缝质量、 镀层质
              缺陷进行汇总、 分类及判定, 分析典型缺陷成因及                         量这 4 类。
              影响, 并针对性地提出改进措施, 以提升钢管杆投                        2.1  钢材质量
              运质量。                                                 钢材质量检测项目分为外观质量、 规格尺寸、
