毛火华，等：模块式绿电制氢储用系统控制策略研究 325

平衡。 排风口、空调对外主动热交换，同时设置一套光热
水回路布置在绿氢储用氢舱，起始于集装箱 转换装置，利用太阳能调节舱内温度。
风回路主要用于保障绿氢储用氢舱的安全，
的进水口，经水箱连接制氢设备，转气路至燃料电
主动进行排风释氢动作，设置有燃料电池送风机
池再将生成水排出舱体之外。
和舱体排风机，将舱内气体主动排出舱外。绿氢
热回路控制各舱的热平衡，热源为各设备、装
储用系统回路拓扑图如图 2 所示。
置，通过风扇、空调、加热带实现热平衡。储能控
3 控制策略
制电舱通过排风口、空调对外主动热交换，储能电
池簇布置加热带，可自主加热；绿氢储用氢舱通过 文献［5］介绍了绿氢储用系统的控制架构，其

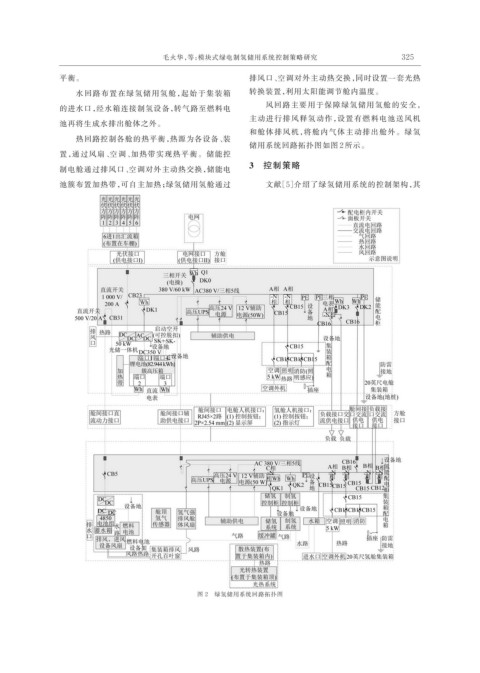

图 2 绿氢储用系统回路拓扑图
