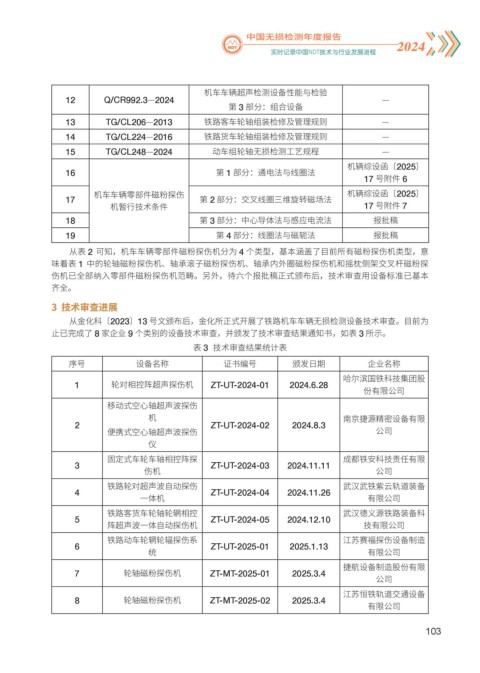

Page 111 - 2024中国无损检测年度报告
P. 111
12 Q/CR992.3—2024 机车车辆超声检测设备性能与检验 —
第 3 部分：组合设备
13 TG/CL206—2013 铁路客车轮轴组装检修及管理规则 —
14 TG/CL224—2016 铁路货车轮轴组装检修及管理规则 —
15 TG/CL248—2024 动车组轮轴无损检测工艺规程 —
16 第 1 部分：通电法与线圈法 机辆综设函〔2025〕
17 号附件 6
17 机车车辆零部件磁粉探伤 第 2 部分：交叉线圈三维旋转磁场法 机辆综设函〔2025〕
机暂行技术条件 17 号附件 7
18 第 3 部分：中心导体法与感应电流法 报批稿
19 第 4 部分：线圈法与磁轭法 报批稿
从表 2 可知，机车车辆零部件磁粉探伤机分为 4 个类型，基本涵盖了目前所有磁粉探伤机类型，意
味着表 1 中的轮轴磁粉探伤机、轴承滚子磁粉探伤机、轴承内外圈磁粉探伤机和摇枕侧架交叉杆磁粉探
伤机已全部纳入零部件磁粉探伤机范畴。另外，待六个报批稿正式颁布后，技术审查用设备标准已基本
齐全。
3 技术审查进展
从金化科〔2023〕13 号文颁布后，金化所正式开展了铁路机车车辆无损检测设备技术审查。目前为
止已完成了 8 家企业 9 个类别的设备技术审查，并颁发了技术审查结果通知书，如表 3 所示。
表 3 技术审查结果统计表
序号 设备名称 证书编号 颁发日期 企业名称
1 轮对相控阵超声探伤机 ZT-UT-2024-01 2024.6.28 哈尔滨国铁科技集团股
份有限公司
移动式空心轴超声波探伤
2 机 ZT-UT-2024-02 2024.8.3 南京捷源精密设备有限
便携式空心轴超声波探伤 公司
仪
3 固定式车轮车轴相控阵探 ZT-UT-2024-03 2024.11.11 成都铁安科技责任有限
伤机 公司
4 铁路轮对超声波自动探伤 ZT-UT-2024-04 2024.11.26 武汉武铁紫云轨道装备
一体机 有限公司
5 铁路客货车轮轴轮辋相控 ZT-UT-2024-05 2024.12.10 武汉德义源铁路装备科
阵超声波一体自动探伤机 技有限公司
6 铁路动车轮辋轮辐探伤系 ZT-UT-2025-01 2025.1.13 江苏赛福探伤设备制造
统 有限公司
7 轮轴磁粉探伤机 ZT-MT-2025-01 2025.3.4 捷航设备制造股份有限
公司
8 轮轴磁粉探伤机 ZT-MT-2025-02 2025.3.4 江苏恒铁轨道交通设备
有限公司
103
