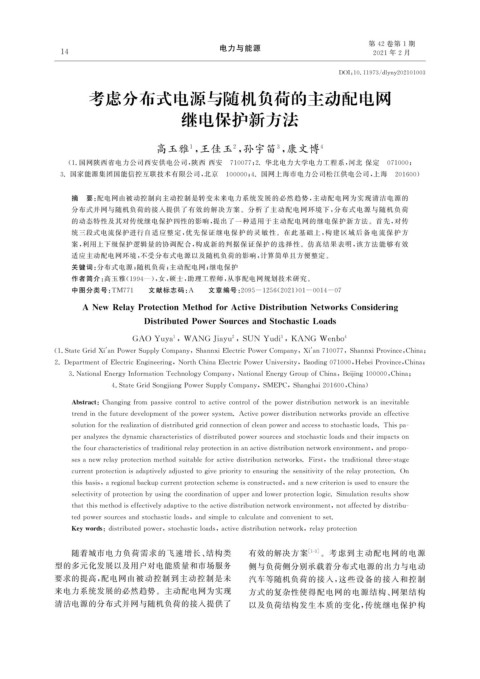

Page 20 - 电力与能源2021年第一期

第 42 卷第 1 期
电力与能源
1 4 2021 年 2 月

DOI : 10.11973 / dl y n y 202101003

考虑分布式电源与随机负荷的主动配电网

继电保护新方法

高玉雅 , 王佳玉 , 孙宇笛 , 康文博 4
3
1
2
( 1. 国网陕西省电力公司西安供电公司, 陕西 西安 710077 ; 2. 华北电力大学电力工程系, 河北 保定 071000 ;
3. 国家能源集团国能信控互联技术有限公司, 北京 100000 ; 4. 国网上海市电力公司松江供电公司, 上海 201600 )

摘 要: 配电网由被动控制向主动控制是转变未来电力系统发展的必然趋势, 主动配电网为实现清洁电源的
分布式并网与随机负荷的接入提供了有效的解决方案。分析了主动配电网环境下, 分布式电源与随机负荷
的动态特性及其对传统继电保护四性的影响, 提出了一种适用于主动配电网的继电保护新方法。首先, 对传
统三段式电流保护进行自适应整定, 优先保证继电保护的灵敏性。在此基础上, 构 建 区 域 后 备 电 流 保 护 方
案, 利用上下级保护逻辑量的协调配合, 构成新的判据保证保护的选择性。仿真结果表明, 该方法能够有效
适应主动配电网环境, 不受分布式电源以及随机负荷的影响, 计算简单且方便整定。
关键词: 分布式电源; 随机负荷; 主动配电网; 继电保护
作者简介: 高玉雅( 1994 —), 女, 硕士, 助理工程师, 从事配电网规划技术研究。
中图分类号: TM771 文献标志码: A 文章编号: 2095-1256 ( 2021 ) 01-0014-07
ANewRela yProtectionMethodforActiveDistributionNetworksConsiderin g
DistributedPowerSourcesandStochasticLoads

1 2 3 4
GAO Yu y a , WANGJia y u , SUN Yudi , KANG Wenbo
( 1.StateGridXi'anPowerSu pp l yCom p an y , ShannxiElectricPowerCom p an y , Xi'an710077 , ShannxiProvince , China ;
2.De p artmentofElectricEn g ineerin g , NorthChinaElectricPowerUniversit y , Baodin g071000 , HebeiProvince , China ;
3.NationalEner gy InformationTechnolo gyCom p an y , NationalEner gyGrou pofChina , Bei j in g100000 , China ;
4.StateGridSon gj ian gPowerSu pp l yCom p an y , SMEPC , Shan g hai201600 , China )

Abstract : Chan g in g from p assivecontroltoactivecontrolofthep owerdistributionnetworkisaninevitable
trendinthefuturedevelo p mentofthep owers y stem.Activep owerdistributionnetworksp rovideaneffective
solutionfortherealizationofdistributed g ridconnectionofcleanp owerandaccesstostochasticloads.This p a-
p eranal y zesthed y namiccharacteristicsofdistributedp owersourcesandstochasticloadsandtheirim p actson
thefourcharacteristicsoftraditionalrela yp rotectioninanactivedistributionnetworkenvironment , andp ro p o-
sesanewrela yp rotectionmethodsuitableforactivedistributionnetworks.First , thetraditionalthree-sta g e
current p rotectionisada p tivel yad j ustedtog ivep riorit y toensurin g thesensitivit yoftherela yp rotection.On
thisbasis , are g ionalbacku p current p rotectionschemeisconstructed , andanewcriterionisusedtoensurethe
selectivit yof p rotectionb yusin g thecoordinationofu pp erandlower p rotectionlo g ic.Simulationresultsshow
thatthismethodiseffectivel y ada p tivetotheactivedistributionnetworkenvironment , notaffectedb y distribu-
tedp owersourcesandstochasticloads , andsim p letocalculateandconvenienttoset.
Ke ywords : distributedp ower , stochasticloads , activedistributionnetwork , rela yp rotection

随着城市电力负荷需求的飞速增长、 结构类 有效的解决方案 [ 1-3 ] 。考虑到主动配电网的电源
型的多元化发展以及用户对电能质量和市场服务 侧与负荷侧分别承载着分布式电源的出力与电动
要求的提高, 配电网由被动控制到主动控制是未 汽车等随机负荷的接入, 这些设备的接入和控制
来电力系统发展的必然趋势。主动配电网为实现 方式的复杂性使得配电网的电源结构、 网架结构
清洁电源的分布式并网与随机负荷的接入提供了 以及负荷结构发生本质的变化, 传统继电保护构
