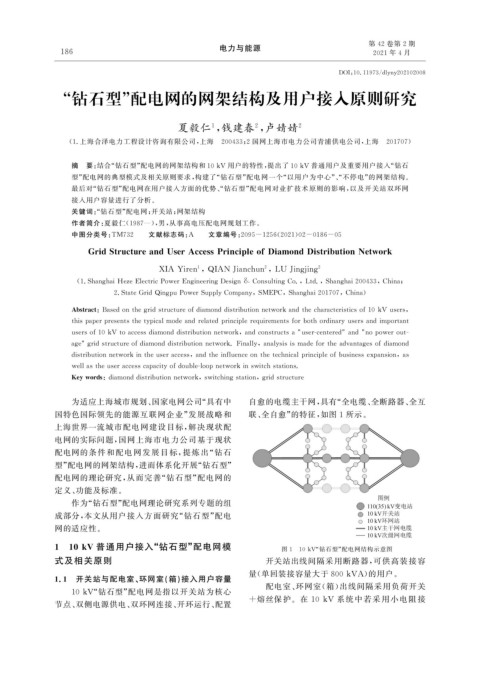

Page 38 - 电力与能源2021年第二期

第 42 卷第 2 期
电力与能源
1 8 6 2021 年 4 月

DOI : 10.11973 / dl y n y 202102008

“钻石型”配电网的网架结构及用户接入原则研究

夏毅仁 , 钱建春 , 卢婧婧 2
2
1
( 1. 上海合泽电力工程设计咨询有限公司, 上海 200433 ; 2 国网上海市电力公司青浦供电公司, 上海 201707 )

摘 要: 结合“ 钻石型” 配电网的网架结构和10kV 用户的特性, 提出了10kV 普通用户及重要用户接入“ 钻石
型” 配电网的典型模式及相关原则要求, 构建了“ 钻石型” 配电网一个“ 以用户为中心”、“ 不停电” 的网架结构。
最后对“ 钻石型” 配电网在用户接入方面的优势、“ 钻石型” 配电网对业扩技术原则的影响, 以及开关站双环网
接入用户容量进行了分析。
关键词:“ 钻石型” 配电网; 开关站; 网架结构
作者简介: 夏毅仁( 1987 —), 男, 从事高电压配电网规划工作。
中图分类号: TM732 文献标志码: A 文章编号: 2095-1256 ( 2021 ) 02-0186-05
GridStructureandUserAccessPrinci p leofDiamondDistributionNetwork

1 2 2
XIA Yiren , QIANJianchun , LUJin gj in g
( 1.Shan g haiHezeElectricPowerEn g ineerin gDesi g n & Consultin gCo. , Ltd. , Shan g hai200433 , China ;
2.StateGridQin gp uPowerSu pp l yCom p an y , SMEPC , Shan g hai201707 , China )

Abstract : Basedontheg ridstructureofdiamonddistributionnetworkandthecharacteristicsof10kVusers ,
thisp a p er p resentsthet yp icalmodeandrelatedp rinci p lere q uirementsforbothordinar yusersandim p ortant
usersof10kVtoaccessdiamonddistributionnetwork , andconstructsa"user-centered"and"nop owerout-
a g e"g ridstructureofdiamonddistributionnetwork.Finall y , anal y sisismadefortheadvanta g esofdiamond
distributionnetworkintheuseraccess , andtheinfluenceonthetechnical p rinci p leofbusinessex p ansion , as
wellastheuseraccessca p acit yofdouble-loo pnetworkinswitchstations.
Ke ywords : diamonddistributionnetwork , switchin gstation , g ridstructure

为适应上海城市规划、 国家电网公司“ 具有中 自愈的电缆主干网, 具有“ 全电缆、 全断路器、 全互
国特色国际领先的能源互联网企业” 发展战略和 联、 全自愈” 的特征, 如图 1 所示。
上海世界一流城市配电网建设目标, 解决现状配
电网的实际问题, 国网上海市电力公司基于现状
配电网的条件和配电网发 展目标, 提炼出 “ 钻石
型” 配电网的网架结构, 进而体系化开展“ 钻石型”
配电网的理论研究, 从而完善“ 钻石型” 配电网的
定义、 功能及标准。
作为“ 钻石型” 配电网理论研究系列专题的组
成部分, 本文从用户接入方面研究“ 钻石型” 配电

网的适应性。
1 10kV 普通用户接入“ 钻石型” 配电网模 图 1 10kV “ 钻石型” 配电网结构示意图
式及相关原则 开关站出线间隔采用断路器, 可供高装接容

量( 单回装接容量大于 800kVA ) 的用户。
1.1 开关站与配电室、 环网室( 箱) 接入用户容量
配电室、 环网室( 箱) 出线间隔采用负荷开关
10kV “ 钻石型” 配电网是指以开关站为核心
节点、 双侧电源供电、 双环网连接、 开环运行、 配置 + 熔丝保护。在 10kV 系统中若采用小电阻接
