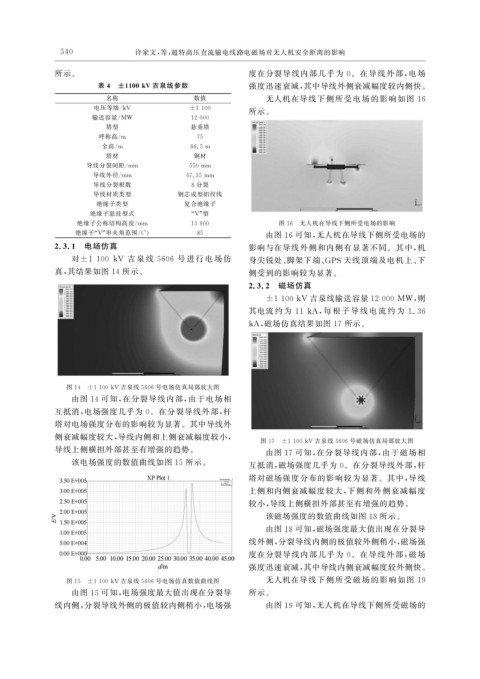

5 4 0 许家文, 等: 超特高压直流输电线路电磁场对无人机安全距离的影响

所示。 度在分裂导线内部几乎为 0 。在导线外部, 电场
表 4 ±1100kV 吉泉线参数 强度迅速衰减, 其中导线外侧衰减幅度较内侧快。
名称 数值 无人机在导线下侧所受电场的影响如图 16
电压等级 / kV ±1100 所示。
输送容量 / MW 12000
塔型 悬垂塔
呼称高 / m 75
全高 / m 86.5m
塔材 钢材
导线分裂间距 / mm 550mm
导线外径 / mm 47.35mm
导线分裂根数 8 分裂
导线材质类型 钢芯成型铝绞线
绝缘子类型 复合绝缘子
绝缘子悬挂型式 “ V ” 型
绝缘子公称结构高度 / mm 13900 图 16 无人机在导线下侧所受电场的影响
绝缘子“ V ” 串夹角范围 /( ° ) 85 由图 16 可知, 无人机在导线下侧所受电场的
2.3.1 电场仿真 影响与在导线外侧和内侧有显著不同。其中, 机
对 ±1100kV 吉 泉 线 5606 号 进 行 电 场 仿 身尖锐处、 脚架下端、 GPS 天线顶端及电机上、 下
真, 其结果如图 14 所示。 侧受到的影响较为显著。
2.3.2 磁场仿真
±1100kV 吉泉线输送容量12000MW , 则
其电流 约 为 11kA , 每 根 子 导 线 电 流 约 为 1.36
kA , 磁场仿真结果如图 17 所示。

图 14 ±1100kV 吉泉线 5606 号电场仿真局部放大图
由图 14 可知, 在分裂导线内部, 由于电场相
互抵消, 电场强度几乎为 0 。在分裂导线外部, 杆
塔对电场强度分布的影响较为显著。其中导线外
侧衰减幅度较大, 导线内侧和上侧衰减幅度较小,
图 17 ±1100kV 吉泉线 5606 号磁场仿真局部放大图
导线上侧横担外部甚至有增强的趋势。 由图 17 可知, 在分裂导线内部, 由于磁场相
该电场强度的数值曲线如图 15 所示。 互抵消, 磁场强度几乎为 0 。在分裂导线外部, 杆

塔对磁场强度分布的影响较为显著。其中, 导线
上侧和内侧衰减幅度较大, 下侧和外侧衰减幅度
较小, 导线上侧横担外部甚至有增强的趋势。
该磁场强度的数值曲线如图 18 所示。
由图 18 可知, 磁场强度最大值出现在分裂导
线外侧, 分裂导线内侧的极值较外侧稍小, 磁场强
度在分裂导线内部几乎为 0 。在导线外部, 磁场
强度迅速衰减, 其中导线内侧衰减幅度较外侧快。

图 15 ±1100kV 吉泉线 5606 号电场仿真数值曲线图 无人机在导线下侧所受磁场的影响如图 19
由图 15 可知, 电场强度最大值出现在分裂导 所示。
线内侧, 分裂导线外侧的极值较内侧稍小, 电场强 由图 19 可知, 无人机在导线下侧所受磁场的
