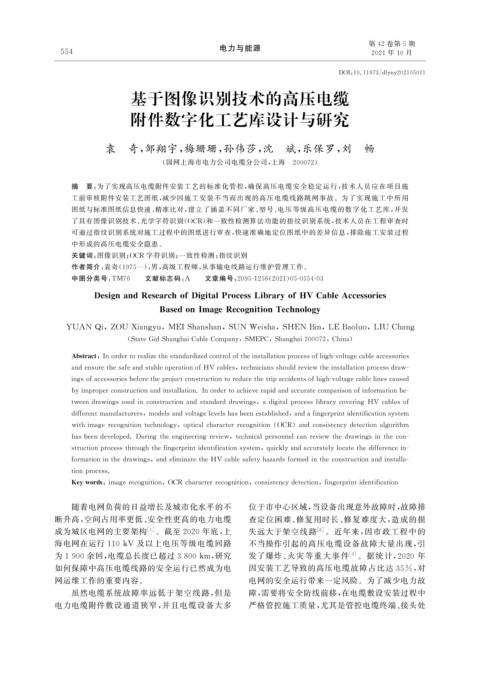

Page 62 - 电力与能源2021年第五期

第 42 卷第 5 期
电力与能源
5 5 4 2021 年 10 月

DOI : 10.11973 / dl y n y 202105011

基于图像识别技术的高压电缆

附件数字化工艺库设计与研究

袁 奇, 邹翔宇, 梅珊珊, 孙伟莎, 沈 斌, 乐保罗, 刘 畅

( 国网上海市电力公司电缆分公司, 上海 200072 )

摘 要: 为了实现高压电缆附件安装工艺的标准化管控, 确保高压电缆安全稳定运行, 技术人员应在项目施
工前审核附件安装工艺图纸, 减少因施工安装不当而出现的高压电缆线路跳闸事故。为了实现施工中所用
图纸与标准图纸信息快速、 精准比对, 建立了涵盖不同厂家、 型号、 电压等级高压电缆的数字化工艺库, 开发
了具有图像识别技术、 光学字符识别( OCR ) 和一致性检测算法功能的指纹识别系统, 技术人员在工程审查时
可通过指纹识别系统对施工过程中的图纸进行审查, 快速准确地定位图纸中的差异信息, 排除施工安装过程
中形成的高压电缆安全隐患。
关键词: 图像识别; OCR 字符识别; 一致性检测; 指纹识别
作者简介: 袁奇( 1975 —), 男, 高级工程师, 从事输电线路运行维护管理工作。
中图分类号: TM76 文献标志码: A 文章编号: 2095-1256 ( 2021 ) 05-0554-03
Desi g nandResearchofDi g italProcessLibrar y ofHVCableAccessories

BasedonIma g eReco g nitionTechnolo gy

YUAN Qi , ZOU Xian gy u , MEIShanshan , SUN Weisha , SHENBin , LEBaoluo , LIUChan g
( StateGidShan g haiCableCom p an y , SMEPC , Shan g hai200072 , China )

Abstract : Inordertorealizethestandardizedcontroloftheinstallationp rocessofhi g h-volta g ecableaccessories
andensurethesafeandstableo p erationofHVcables , techniciansshouldreviewtheinstallationp rocessdraw-
in g sofaccessoriesbeforethe p ro j ectconstructiontoreducethetri p accidentsofhi g h-volta g ecablelinescaused
b y im p ro p erconstructionandinstallation.Inordertoachievera p idandaccuratecom p arisonofinformationbe-
tweendrawin g susedinconstructionandstandarddrawin g s , adi g italp rocesslibrar ycoverin g HVcablesof
differentmanufacturers , modelsandvolta g elevelshasbeenestablished , andafin g er p rintidentifications y stem
withima g ereco g nitiontechnolo gy , o p ticalcharacterreco g nition ( OCR ) andconsistenc ydetectional g orithm
hasbeendevelo p ed.Durin gtheen g ineerin greview , technicalp ersonnelcanreviewthedrawin g sinthecon-
structionp rocessthrou g hthefin g er p rintidentifications y stem , q uickl yandaccuratel y locatethedifferencein-
formationinthedrawin g s , andeliminatetheHVcablesafet yhazardsformedintheconstructionandinstalla-
tionp rocess.
Ke ywords : ima g ereco g nition , OCRcharacterreco g nition , consistenc ydetection , fin g er p rintidentification

随着电网负荷的日益增长及城市化水平的不 位于市中心区域, 当设备出现意外故障时, 故障排
断升高, 空间占用率更低、 安全性更高的电力电缆 查定位困难、 修复用时长、 修复难度大, 造成的损
成为城区电网的主要架构 [ 1 ] 。截至 2020 年底, 上 失远大于架空线路 [ 2 ] 。近年来, 因市政工程中的
海电网在运行 110kV 及以上电压等级电缆回路 不当操作引起的高压电缆设备故障大量出现, 引
为1900 余回, 电缆总长度已超过3800km , 研究 发了爆炸、 火灾等重大事 件 [ 3 ] 。据统计, 2020 年
如何保障中高压电缆线路的安全运行已然成为电 因安装工艺导致的高压电缆故障占比达 35% , 对
网运维工作的重要内容。 电网的安全运行带来一定风险。为了减少电力故
虽然电缆系统故障率远低于架空线路, 但是 障, 需要将安全防线前移, 在电缆敷设安装过程中
电力电缆附件敷设通道狭窄, 并且电缆设备大多 严格管控施工质量, 尤其是管控电缆终端、 接头处
