5 6 0 康文博, 等: 中心站模式下事故总信号复归方式研究与改进方案

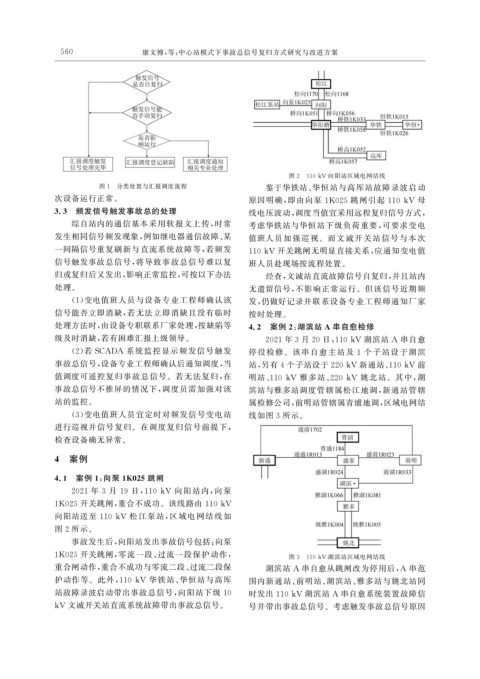

图 2 110kV 向阳站区域电网结线
图 1 分类处置与汇报调度流程 鉴于华铁站、 华恒站与高厍站故障录波启动
次设备运行正常。 原因明确, 即由向泵 1K025 跳闸引起 110kV 母
3.3 频发信号触发事故总的处理 线电压波动, 调度当值宜采用远程复归信号方式,
综自站内的通信基本采用软报文上传, 时常 考虑华铁站与华恒站下级负荷重要, 可要求变电
发生相同信号频发现象, 例如继电器通信故障、 某 值班人员加强巡视。而文诚开关站信号与本次
一间隔信号重复刷新与直流系统故障等, 若频发 110kV 开关跳闸无明显直接关系, 应通知变电值
信号触发事故总信号, 将导致事故总信号难以复 班人员赴现场按流程处置。
归或复归后又发出, 影响正常监控, 可按以下办法 经查, 文诚站直流故障信号自复归, 并且站内
处理。 无遗留信号, 不影响正常运行。但该信号近期频
( 1 ) 变电值班人员与设备专业工程师确认该 发, 仍做好记录并联系设备专业工程师通知厂家
信号能否立即消缺, 若无法立即消缺且没有临时 按时处理。
处理方法时, 由设备专职联系厂家处理, 按缺陷等 4.2 案例 2 : 湖滨站 A 串自愈检修
级及时消缺, 若有困难汇报上级领导。 2021年 3 月 20 日, 110kV 湖滨站 A 串自愈
( 2 ) 若 SCADA 系统监控显示频发信号触发 停役检修。该串自愈主站及 1 个子站设于湖滨
事故总信号, 设备专业工程师确认后通知调度, 当 站, 另有 4 个子站设于220kV 新通站、 110kV 前
值调度可遥控复归事故总信号。若无法复归, 在 明站、 110kV 雅多站、 220kV 姚北站。其中, 湖
事故总信号不推屏的情况下, 调度员需加强对该 滨站与雅多站调度管辖属松江地调, 新通站管辖
站的监控。 属检修公司, 前明站管辖属青浦地调, 区域电网结
( 3 ) 变电值班人员宜定时对频发信号变电站 线如图 3 所示。
进行巡视并信号复归。在调度复归信号前提下,
检查设备确无异常。
4 案例
4.1 案例 1 : 向泵 1K025 跳闸
2021 年 3 月 19 日, 110kV 向阳站内, 向泵
1K025 开关跳闸, 重合不成功。该线路由 110kV
向阳站送至 110kV 松江泵站, 区域电网结线如
图 2 所示。
事故发生后, 向阳站发出事故信号包括: 向泵
1K025 开关跳闸, 零流一段、 过流一段保护动作, 图 3 110kV 湖滨站区域电网结线
重合闸动作, 重合不成功与零流二段、 过流二段保 湖滨站 A 串自愈从跳闸改为停用后, A 串范
护动作等。此外, 110kV 华铁站、 华恒站与高厍 围内新通站、 前明站、 湖滨站、 雅多站与姚北站同
站故障录波启动带出事故总信号, 向阳站下级 10 时发出 110kV 湖滨站 A 串自愈系统装置故障信
kV 文诚开关站直流系统故障带出事故总信号。 号并带出事故总信号。考虑触发事故总信号原因
