第 42 卷第 6 期
电力与能源
6 2 2 2021 年 12 月

DOI : 10.11973 / dl y n y 202106003

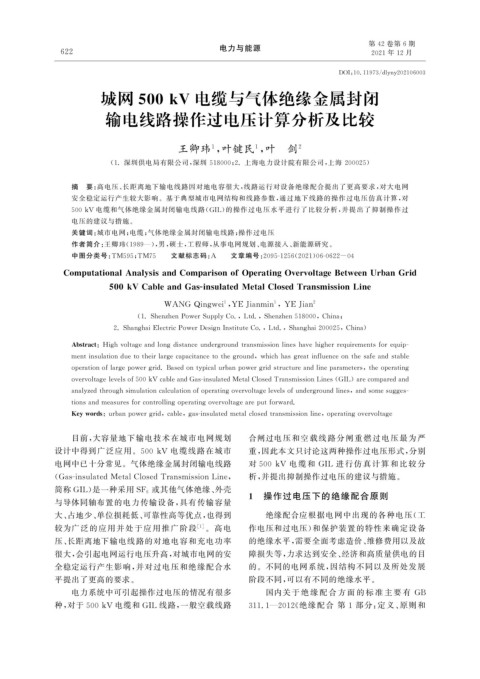

城网 500kV 电缆与气体绝缘金属封闭

输电线路操作过电压计算分析及比较

王卿玮 , 叶键民 , 叶 剑 2
1
1
( 1. 深圳供电局有限公司, 深圳 518000 ; 2. 上海电力设计院有限公司, 上海 200025 )

摘 要: 高电压、 长距离地下输电线路因对地电容很大, 线路运行对设备绝缘配合提出了更高要求, 对大电网
安全稳定运行产生较大影响。基于典型城市电网结构和线路参数, 通过地下线路的操作过电压仿真计算, 对
500kV 电缆和气体绝缘金属封闭输电线路( GIL ) 的操作过电压水平进行了比较分析, 并提出了抑制操作过
电压的建议与措施。
关键词: 城市电网; 电缆; 气体绝缘金属封闭输电线路; 操作过电压
作者简介: 王卿玮( 1989 —), 男, 硕士, 工程师, 从事电网规划、 电源接入、 新能源研究。
中图分类号: TM595 ; TM75 文献标志码: A 文章编号: 2095-1256 ( 2021 ) 06-0622-04
Com p utationalAnal y sisandCom p arisonofO p eratin gOvervolta g eBetweenUrbanGrid
500kVCableandGas-insulatedMetalClosedTransmissionLine

1 1 2
WANG Qin g wei , YEJianmin , YEJian
( 1.ShenzhenPowerSu pp l yCo. , Ltd. , Shenzhen518000 , China ;
2.Shan g haiElectricPowerDesi g nInstituteCo. , Ltd. , Shan g hai200025 , China )

Abstract : Hi g hvolta g eandlon gdistanceunder g roundtransmissionlineshavehi g herre q uirementsfore q ui p -
mentinsulationduetotheirlar g eca p acitancetotheg round , whichhasg reatinfluenceonthesafeandstable
o p erationoflar g ep ower g rid.Basedont yp icalurbanp ower g ridstructureandlinep arameters , theo p eratin g
overvolta g elevelsof500kVcableandGas-insulatedMetalClosedTransmissionLines ( GIL ) arecom p aredand
anal y zedthrou g hsimulationcalculationofo p eratin govervolta g elevelsofunder g roundlines , andsomesu gg es-
tionsandmeasuresforcontrollin go p eratin govervolta g earep utforward.
Ke ywords : urbanp ower g rid , cable , g as-insulatedmetalclosedtransmissionline , o p eratin govervolta g e

目前, 大容量地下输电技术在城市电网规划 合闸过电压和空 载线路分闸重燃过电压最为严
设计中得到广泛应用。 500kV 电缆线路在城市 重, 因此本文只讨论这两种操作过电压形式, 分别
电网中已十分常见。气体绝缘金属封闭输电线路 对 500kV 电缆和 GIL 进行 仿 真 计 算 和 比 较 分

( Gas-insulatedMetalClosedTransmissionLine , 析, 并提出抑制操作过电压的建议与措施。
简称 GIL ) 是一种采用 SF 6 或其他气体绝缘、 外壳
与导体同轴布置的电力传输设备, 具有传输容量 1 操作过电压下的绝缘配合原则
大、 占地少、 单位损耗低、 可靠性高等优点, 也得到 绝缘配合应根据电网中出现的各种电压( 工
较为广泛的应用并处 于 应 用 推 广 阶 段 [ 1 ] 。高 电 作电压和过电压) 和保护装置的特性来确定设备
压、 长距离地下输电线路的对地电容和充电功率 的绝缘水平, 需要全面考虑造价、 维修费用以及故
很大, 会引起电网运行电压升高, 对城市电网的安 障损失等, 力求达到安全、 经济和高质量供电的目
全稳定运行产生影响, 并对过电压和绝缘配合水 的。不同的电网系统, 因结构不同以及所处发展

平提出了更高的要求。 阶段不同, 可以有不同的绝缘水平。
电力系统中可引起操作过电压的情况有很多 国内关 于 绝 缘 配 合 方 面 的 标 准 主 要 有 GB
种, 对于 500kV 电缆和 GIL 线路, 一般空载线路 311.1 — 2012 《 绝缘配合 第 1 部分: 定义、 原则和
