2 9 2 徐立波, 等: 基于能量路由器的多站融合工程交直流配电系统

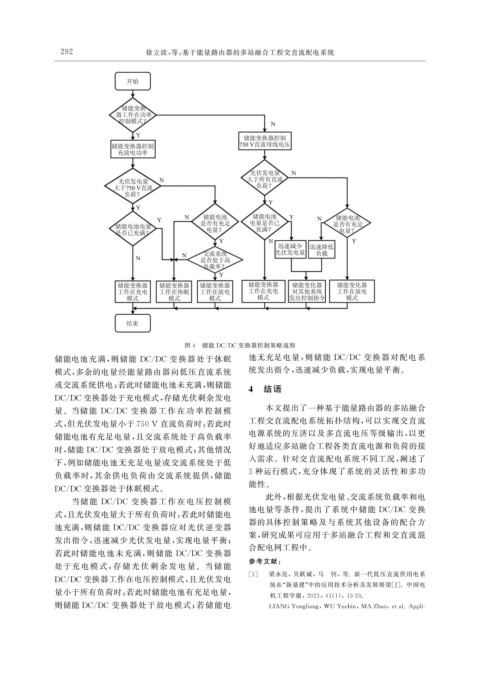

图 4 储能 DC / DC 变换器控制策略流程
储能电池充满, 则储能 DC / DC 变换器处于休眠 池无充足电量, 则储能 DC / DC 变换器对配电系
模式, 多余的电量经能量路由器向低压直流系统 统发出指令, 迅速减少负载, 实现电量平衡。
或交流系统供电; 若此时储能电池未充满, 则储能 4 结语
DC / DC 变换器处于充电模式, 存储光伏剩余发电
量。当储 能 DC / DC 变 换 器 工 作 在 功 率 控 制 模 本文提出了一种基于能量路由器的多站融合
式, 但光伏发电量小于750V 直流负荷时: 若此时 工程交直流配电系统拓扑结构, 可以实现交直流
电源系统的互济以及多直流电压等级输出, 以更
储能电池有充足电量, 且交流系统处于高负载率
好地适应多站融合工程各类直流电源和负荷的接
时, 储能 DC / DC 变换器处于放电模式; 其他情况
入需求。针对交直流配电系统不同工况, 阐述了
下, 例如储能电池无充足电量或交流系统处于低
5 种运行模式, 充分体现了系统的灵活性和多功
负载率时, 其余供电负荷由交流系统提供, 储能
能性。
DC / DC 变换器处于休眠模式。
此外, 根据光伏发电量、 交流系统负载率和电
当储 能 DC / DC 变 换 器 工 作 在 电 压 控 制 模
池电量等条件, 提出了系统中储 能 DC / DC 变换
式, 且光伏发电量大于所有负荷时: 若此时储能电
器的具体控制策 略及与系统其他设备的配合方
池充满, 则储能 DC / DC 变换器应对光伏逆变器
案, 研究成果可应用于多站融合工程和交直流混
发出指令, 迅速减少光伏发电量, 实现电量平衡;
合配电网工程中。
若此时储能电池未充满, 则储能 DC / DC 变换器
参考文献:
处于充 电 模 式, 存 储 光 伏 剩 余 发 电 量。 当 储 能
[ 1 ] 梁永亮,吴跃斌,马 钊,等 . 新一代低压直流供用电系
DC / DC 变换器工作在电压控制模式, 且光伏发电
统在“ 新基建” 中的应用技术分析及发展展望[ J ] .中国电
量小于所有负荷时: 若此时储能电池有充足电量,
机工程学报, 2021 , 41 ( 1 ): 13-24.
则储能 DC / DC 变换器处于放电模式; 若储能电 LIANGYon g lian g , WU Yuebin , MAZhao , etal.A pp li-
