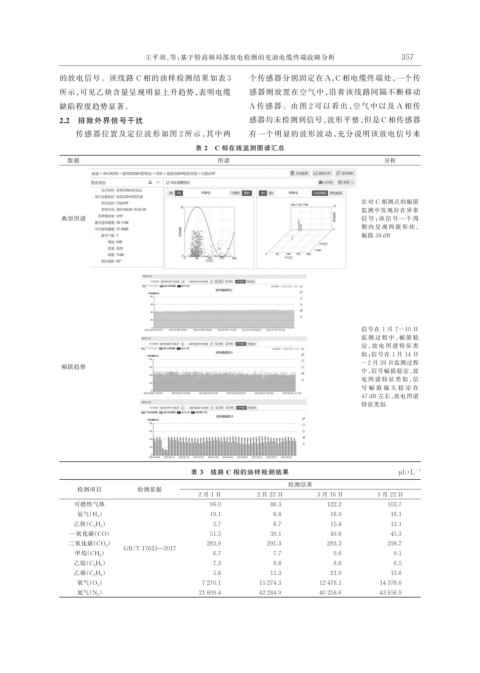

Page 51 - 电力与能源2023年第四期

王平羽，等：基于特高频局部放电检测的充油电缆终端故障分析 357

的放电信号。该线路 C 相的油样检测结果如表 3 个传感器分别固定在 A，C 相电缆终端处，一个传
所示，可见乙炔含量呈现明显上升趋势，表明电缆 感器则放置在空气中，沿着该线路间隔不断移动
缺陷程度趋势显著。 A 传感器。由图 2 可以看出，空气中以及 A 相传
2.2 排除外界信号干扰 感器均未检测到信号，波形平整，但是 C 相传感器

传感器位置及定位波形如图 2 所示，其中两 有一个明显的波形波动，充分说明该放电信号来
表 2 C 相在线监测图谱汇总
数据 图谱 分析

在对 C 相测点的幅值
监测中发现存在异常
典型图谱 信 号 ；该 信 号 一 个 周
期 内 呈 现 两 簇 形 状 ，
幅值 38 dB

信号在 1 月 7−10 日
监 测 过 程 中 ，幅 值 稳
定 ，放 电 图 谱 特 征 类
似；信号在 1 月 14 日
−2 月 26 日监测过程
幅值趋势
中，信号幅值稳定，放
电 图 谱 特 征 类 似 ，信
号 幅 值 偏 大 稳 定 在
47 dB 左右，放电图谱
特征类似

表 3 线路 C 相的油样检测结果 μL·L -1
检测结果
检测项目 检测依据
2 月 1 日 2 月 22 日 3 月 16 日 3 月 22 日
可燃性气体 96.0 88.3 122.2 103.7
氢气（H 2 ） 19.1 8.8 16.9 16.1
乙炔（C 2 H 2 ） 5.7 8.7 15.4 13.1
一氧化碳（CO） 51.5 39.1 49.6 45.3
二氧化碳（CO 2 ） 283.9 291.3 293.3 298.7
GB/T 17623—2017
甲烷（CH 4 ） 6.7 7.7 9.6 9.1
乙烷（C 2 H 6 ） 7.3 6.8 8.8 6.5
乙烯（C 2 H 4 ） 5.8 11.3 21.9 13.6
氧气（O 2 ） 7 270.1 15 274.3 12 476.1 14 378.6
氮气（N 2 ） 21 609.4 42 284.9 40 258.6 43 656.9
