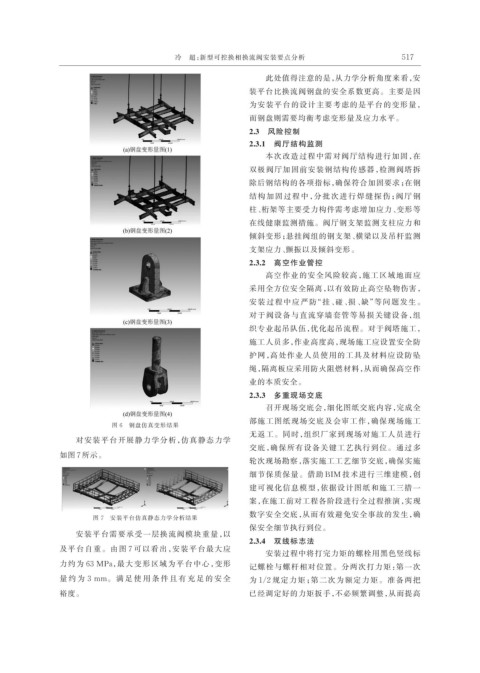

冷 超：新型可控换相换流阀安装要点分析 517

此处值得注意的是，从力学分析角度来看，安
装平台比换流阀钢盘的安全系数更高。主要是因
为安装平台的设计主要考虑的是平台的变形量，
而钢盘则需要均衡考虑变形量及应力水平。
2.3 风险控制
2.3.1 阀厅结构监测
本次改造过程中需对阀厅结构进行加固，在
双极阀厅加固前安装钢结构传感器，检测阀塔拆
除后钢结构的各项指标，确保符合加固要求；在钢

结构加固过程中，分批次进行焊缝探伤；阀厅钢
柱、桁架等主要受力构件需考虑增加应力、变形等
在线健康监测措施。阀厅钢支架监测支柱应力和
倾斜变形；悬挂阀组的钢支架、横梁以及吊杆监测
支架应力、颤振以及倾斜变形。
2.3.2 高空作业管控
高空作业的安全风险较高，施工区域地面应
采用全方位安全隔离，以有效防止高空坠物伤害，

安装过程中应严防“挂、碰、损、缺”等问题发生。
对于阀设备与直流穿墙套管等易损关键设备，组
织专业起吊队伍，优化起吊流程。对于阀塔施工，
施工人员多，作业高度高，现场施工应设置安全防
护网，高处作业人员使用的工具及材料应设防坠
绳，隔离板应采用防火阻燃材料，从而确保高空作
业的本质安全。
2.3.3 多重现场交底
召开现场交底会，细化图纸交底内容，完成全
部施工图纸现场交底及会审工作，确保现场施工
图 6 钢盘仿真变形结果
无返工。同时，组织厂家到现场对施工人员进行
对安装平台开展静力学分析，仿真静态力学
交底，确保所有设备关键工艺执行到位。通过多
如图 7 所示。
轮次现场勘察，落实施工工艺细节交底，确保实施
细节保质保量。借助 BIM 技术进行三维建模，创
建可视化信息模型，依据设计图纸和施工三措一
案，在施工前对工程各阶段进行全过程推演，实现

数字安全交底，从而有效避免安全事故的发生，确
图 7 安装平台仿真静态力学分析结果
保安全细节执行到位。
安装平台需要承受一层换流阀模块重量，以
2.3.4 双线标志法
及平台自重。由图 7 可以看出，安装平台最大应
安装过程中将打完力矩的螺栓用黑色竖线标
力约为 63 MPa，最大变形区域为平台中心，变形 记螺栓与螺杆相对位置。分两次打力矩：第一次

量 约 为 3 mm。 满 足 使 用 条 件 且 有 充 足 的 安 全 为 1/2 规定力矩；第二次为额定力矩。准备两把
裕度。 已经调定好的力矩扳手，不必频繁调整，从而提高
