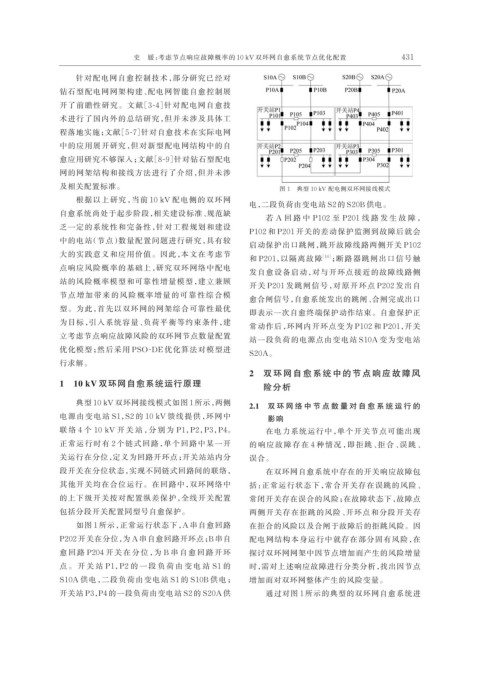

史   媛:考虑节点响应故障概率的 10 kV 双环网自愈系统节点优化配置                                431

                    针对配电网自愈控制技术,部分研究已经对
                钻石型配电网网架构建、配电网智能自愈控制展
                开了前瞻性研究。文献[3-4]针对配电网自愈技
                术进行了国内外的总结研究,但并未涉及具体工
                程落地实施;文献[5-7]针对自愈技术在实际电网

                中的应用展开研究,但对新型配电网结构中的自
                愈应用研究不够深入;文献[8-9]针对钻石型配电
                网的网架结构和接线方法进行了介绍,但并未涉
                及相关配置标准。                                                图 1 典型 10 kV 配电侧双环网接线模式
                    根据以上研究,当前 10 kV 配电侧的双环网
                                                                 电,二段负荷由变电站 S2 的 S20B 供电。
                自愈系统尚处于起步阶段,相关建设标准、规范缺
                                                                     若 A 回 路 中 P102 至 P201 线 路 发 生 故 障 ,
                乏一定的系统性和完备性,针对工程规划和建设
                                                                 P102 和 P201 开关的差动保护监测到故障后就会
                中的电站(节点)数量配置问题进行研究,具有较
                                                                 启动保护出口跳闸,跳开故障线路两侧开关 P102
                大的实践意义和应用价值。因此,本文在考虑节
                                                                 和 P201,以隔离故障      [10] ;断路器跳闸出口信号触
                点响应风险概率的基础上,研究双环网络中配电
                                                                 发自愈设备启动,对与开环点接近的故障线路侧
                站的风险概率模型和可靠性增量模型,建立兼顾
                                                                 开关 P201 发跳闸信号,对原开环点 P202 发出自
                节点增加带来的风险概率增量的可靠性综合模
                                                                 愈合闸信号,自愈系统发出的跳闸、合闸完成出口
                型。为此,首先以双环网的网架综合可靠性最优
                                                                 即表示一次自愈终端保护动作结束。自愈保护正
                为目标,引入系统容量、负荷平衡等约束条件,建
                                                                 常动作后,环网内开环点变为 P102 和 P201,开关
                立考虑节点响应故障风险的双环网节点数量配置
                                                                 站一段负荷的电源点由变电站 S10A 变为变电站
                优化模型;然后采用 PSO-DE 优化算法对模型进
                                                                 S20A。
                行求解。
                                                                 2 双环网自愈系统中的节点响应故障风
                1 10 kV 双环网自愈系统运行原理                                 险分析


                    典型 10 kV 双环网接线模式如图 1 所示,两侧
                                                                 2.1 双 环 网 络 中 节 点 数 量 对 自 愈 系 统 运 行 的
                电源由变电站 S1,S2 的 10 kV 馈线提供,环网中                        影响
                联 络 4 个 10 kV 开 关 站 ,分 别 为 P1,P2,P3,P4。              在电力系统运行中,单个开关节点可能出现
                正常运行时有 2 个链式回路,单个回路中某一开                          的响应故障存在 4 种情况,即拒跳、拒合、误跳、
                关运行在分位,定义为回路开环点;开关站站内分                           误合。
                段开关在分位状态,实现不同链式回路间的联络,                               在双环网自愈系统中存在的开关响应故障包

                其他开关均在合位运行。在回路中,双环网络中                            括:正常运行状态下,常合开关存在误跳的风险、
                的上下级开关按对配置纵差保护,全线开关配置                            常闭开关存在误合的风险;在故障状态下,故障点
                包括分段开关配置同型号自愈保护。                                 两侧开关存在拒跳的风险、开环点和分段开关存
                    如图 1 所示,正常运行状态下,A 串自愈回路                      在拒合的风险以及合闸于故障后的拒跳风险。因
                P202 开关在分位,为 A 串自愈回路开环点;B 串自                     配电网结构本身运行中就存在部分固有风险,在

                愈回路 P204 开关在分位 ,为 B 串自愈回路开环                      探讨双环网网架中因节点增加而产生的风险增量
                点 。 开 关 站 P1,P2 的 一 段 负 荷 由 变 电 站 S1 的           时,需对上述响应故障进行分类分析,找出因节点
                S10A 供电,二段负荷由变电站 S1 的 S10B 供电;                   增加而对双环网整体产生的风险变量。
                开关站 P3,P4 的一段负荷由变电站 S2 的 S20A 供                      通过对图 1 所示的典型的双环网自愈系统进
