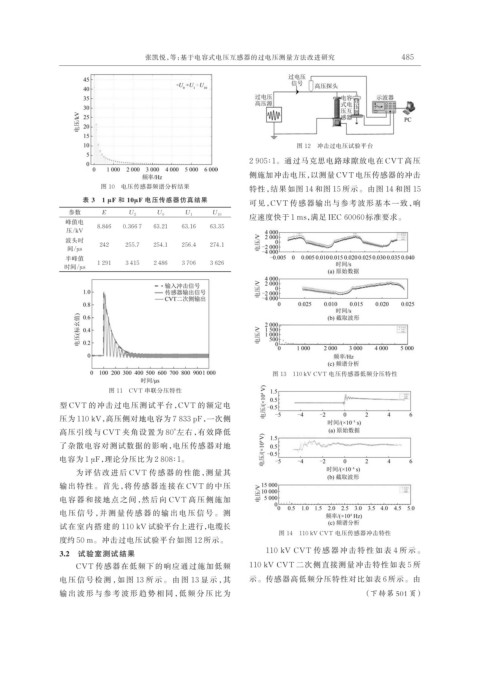

张凯悦,等:基于电容式电压互感器的过电压测量方法改进研究                                      485












                                                                             图 12 冲击过电压试验平台
                                                                 2 905∶1。通过马克思电路球隙放电在 CVT 高压
                                                                 侧施加冲击电压,以测量 CVT 电压传感器的冲击
                           图 10 电压传感器频谱分析结果
                                                                 特性,结果如图 14 和图 15 所示。由图 14 和图 15
                      表 3 1 μF 和 10μF 电压传感器仿真结果                  可见,CVT 传感器输出与参考波形基本一致,响
                  参数       E      U 2    U 0    U 1    U 10
                                                                 应速度快于 1 ms,满足 IEC 60060 标准要求。
                  峰值电
                          8.846  0.366 7  63.21  63.16  63.35
                  压/kV
                  波头时
                          242    255.7  254.1  256.4   274.1
                  间/μs
                  半峰值
                          1 291  3 415  2 486  3 706   3 626
                 时间/μs














                                                                       图 13 110 kV CVT 电压传感器低频分压特性

                             图 11 CVT 串联分压特性
                型 CVT 的冲击过电压测试平台,CVT 的额定电
                压为 110 kV,高压侧对地电容为 7 833 pF,一次侧
                高压引线与 CVT 夹角设置为 80°左右,有效降低
                了杂散电容对测试数据的影响,电压传感器对地

                电容为 1 μF,理论分压比为 2 808∶1。
                    为评估改进后 CVT 传感器的性能,测量其
                输出特性。首先,将传感器连接在 CVT 的中压
                电容器和接地点之间,然后向 CVT 高压侧施加
                电 压 信 号 ,并 测 量 传 感 器 的 输 出 电 压 信 号 。 测
                试在室内搭建的 110 kV 试验平台上进行,电缆长
                                                                        图 14 110 kV CVT 电压传感器冲击特性
                度约 50 m。冲击过电压试验平台如图 12 所示。
                3.2 试验室测试结果                                          110 kV CVT 传 感 器 冲 击 特 性 如 表 4 所 示 。
                    CVT 传感器在低频下的响应通过施加低频                         110 kV CVT 二次侧直接测量冲击特性如表 5 所
                电 压 信 号 检 测 ,如 图 13 所 示 。 由 图 13 显 示 ,其          示。传感器高低频分压特性对比如表 6 所示。由
                输 出 波 形 与 参 考 波 形 趋 势 相 同 ,低 频 分 压 比 为                                        (下转第 501 页)
