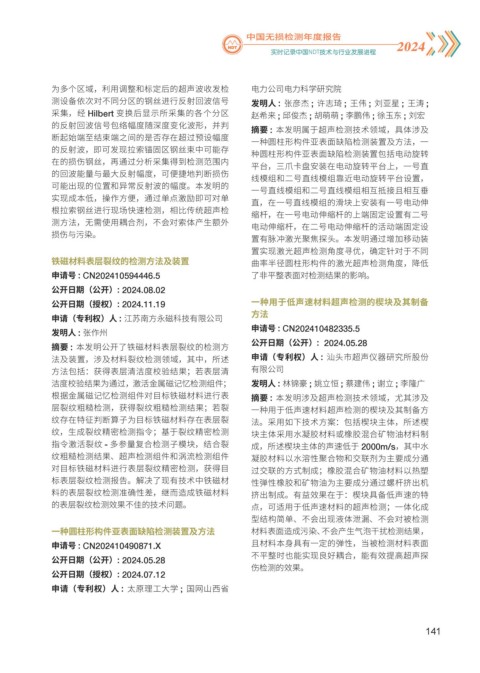

Page 149 - 2024中国无损检测年度报告

为多个区域，利用调整和标定后的超声波收发检
测设备依次对不同分区的钢丝进行反射回波信号
采集，经 Hilbert 变换后显示所采集的各个分区
的反射回波信号包络幅度随深度变化波形，并判
断起始端至结束端之间的是否存在超过预设幅度
的反射波，即可发现拉索锚固区钢丝束中可能存
在的损伤钢丝，再通过分析采集得到检测范围内
的回波能量与最大反射幅度，可便捷地判断损伤
可能出现的位置和异常反射波的幅度。本发明的
实现成本低，操作方便，通过单点激励即可对单
根拉索钢丝进行现场快速检测，相比传统超声检
测方法，无需使用耦合剂，不会对索体产生额外
损伤与污染。
铁磁材料表层裂纹的检测方法及装置
申请号 : CN202410594446.5
公开日期（公开）: 2024.08.02
公开日期（授权）: 2024.11.19
申请（专利权）人 : 江苏南方永磁科技有限公司
发明人 : 张作州
摘要 : 本发明公开了铁磁材料表层裂纹的检测方
法及装置，涉及材料裂纹检测领域，其中，所述
方法包括：获得表层清洁度校验结果；若表层清
洁度校验结果为通过，激活金属磁记忆检测组件；
根据金属磁记忆检测组件对目标铁磁材料进行表
层裂纹粗糙检测，获得裂纹粗糙检测结果；若裂
纹存在特征判断算子为目标铁磁材料存在表层裂
纹，生成裂纹精密检测指令；基于裂纹精密检测
指令激活裂纹 - 多参量复合检测子模块，结合裂
纹粗糙检测结果、超声检测组件和涡流检测组件
对目标铁磁材料进行表层裂纹精密检测，获得目
标表层裂纹检测报告。解决了现有技术中铁磁材
料的表层裂纹检测准确性差，继而造成铁磁材料
的表层裂纹检测效果不佳的技术问题。
一种圆柱形构件亚表面缺陷检测装置及方法
申请号 : CN202410490871.X
公开日期（公开）: 2024.05.28
公开日期（授权）: 2024.07.12
申请（专利权）人 : 太原理工大学 ; 国网山西省
电力公司电力科学研究院
发明人 : 张彦杰 ; 许志琦 ; 王伟 ; 刘亚星 ; 王涛 ;
赵希来 ; 邱俊杰 ; 胡萌萌 ; 李鹏伟 ; 徐玉东 ; 刘宏
摘要 : 本发明属于超声检测技术领域，具体涉及
一种圆柱形构件亚表面缺陷检测装置及方法，一
种圆柱形构件亚表面缺陷检测装置包括电动旋转
平台，三爪卡盘安装在电动旋转平台上，一号直
线模组和二号直线模组靠近电动旋转平台设置，
一号直线模组和二号直线模组相互抵接且相互垂
直，在一号直线模组的滑块上安装有一号电动伸
缩杆，在一号电动伸缩杆的上端固定设置有二号
电动伸缩杆，在二号电动伸缩杆的活动端固定设
置有脉冲激光聚焦探头。本发明通过增加移动装
置实现激光超声检测角度寻优，确定针对于不同
曲率半径圆柱形构件的激光超声检测角度，降低
了非平整表面对检测结果的影响。
一种用于低声速材料超声检测的楔块及其制备
方法
申请号 : CN202410482335.5
公开日期（公开）: 2024.05.28
申请（专利权）人 : 汕头市超声仪器研究所股份
有限公司
发明人 : 林锦豪 ; 姚立恒 ; 蔡建伟 ; 谢立 ; 李隆广
摘要 : 本发明涉及超声检测技术领域，尤其涉及
一种用于低声速材料超声检测的楔块及其制备方
法。采用如下技术方案：包括楔块主体，所述楔
块主体采用水凝胶材料或橡胶混合矿物油材料制
成，所述楔块主体的声速低于 2000m/s，其中水
凝胶材料以水溶性聚合物和交联剂为主要成分通
过交联的方式制成；橡胶混合矿物油材料以热塑
性弹性橡胶和矿物油为主要成分通过螺杆挤出机
挤出制成。有益效果在于：楔块具备低声速的特
点，可适用于低声速材料的超声检测；一体化成
型结构简单、不会出现液体泄漏、不会对被检测
材料表面造成污染、不会产生气泡干扰检测结果，
且材料本身具有一定的弹性，当被检测材料表面
不平整时也能实现良好耦合，能有效提高超声探
伤检测的效果。
