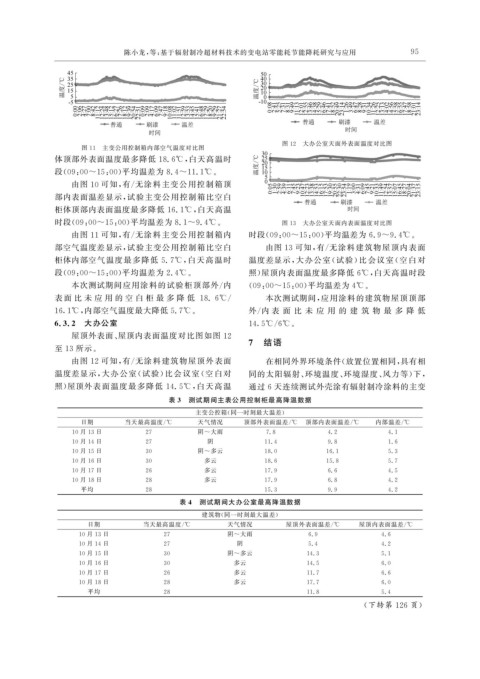

Page 101 - 电力与能源2021年第一期

陈小龙, 等: 基于辐射制冷超材料技术的变电站零能耗节能降耗研究与应用 9
5

图 12 大办公室天面外表面温度对比图
图 11 主变公用控制箱内部空气温度对比图
体顶部外表面温度最多降低 18.6℃ , 白天高温时
段( 09 : 00~15 : 00 ) 平均温差为 8.4~11.1℃ 。
由图 10 可知, 有 / 无涂料主变公用控制箱顶
部内表面温差显示, 试验主变公用控制箱比空白
柜体顶部内表面温度最多降低 16.1℃ , 白天高温
时段( 09 : 00~15 : 00 ) 平均温差为 8.1~9.4℃ 。 图 13 大办公室天面内表面温度对比图
由图 11 可知, 有 / 无涂料主变公用控制箱内 时段( 09 : 00~15 : 00 ) 平均温差为 6.9~9.4℃ 。
部空气温度差显示, 试验主变公用控制箱比空白 由图 13 可知, 有 / 无涂料建筑物屋顶内表面
柜体内部空气温度最多降低 5.7℃ , 白天高温时 温度差显示, 大办公室( 试验) 比会议室 ( 空白对
段( 09 : 00~15 : 00 ) 平均温差为 2.4℃ 。 照) 屋顶内表面温度最多降低 6℃ , 白天高温时段
本次测试期间应用涂料的试验柜顶部外 / 内 ( 09 : 00~15 : 00 ) 平均温差为 4℃ 。
表 面 比 未 应 用 的 空 白 柜 最 多 降 低 18.6℃ / 本次测试期间, 应用涂料的建筑物屋顶顶部
16.1℃ , 内部空气温度最大降低 5.7℃ 。 外 / 内 表 面 比 未 应 用 的 建 筑 物 最 多 降 低
6.3.2 大办公室 14.5℃ / 6℃ 。

屋顶外表面、 屋顶内表面温度对比图如图 12
7 结语
至 13 所示。
由图 12 可知, 有 / 无涂料建筑物屋顶外表面 在相同外界环境条件( 放置位置相同, 具有相
温度差显示, 大办公室( 试验) 比会议室 ( 空白对 同的太阳辐射、 环境温度、 环境湿度、 风力等) 下,
照) 屋顶外表面温度最多降低 14.5℃ , 白天高温 通过 6 天连续测试外壳涂有辐射制冷涂料的主变
表 3 测试期间主表公用控制柜最高降温数据

主变公控箱( 同一时刻最大温差)
日期 当天最高温度 / ℃ 天气情况 顶部外表面温差 / ℃ 顶部内表面温差 / ℃ 内部温差 / ℃
10 月 13 日 27 阴 ~ 大雨 7.8 4.2 4.1
10 月 14 日 27 阴 11.4 9.8 1.6
10 月 15 日 30 阴 ~ 多云 18.0 16.1 5.3
10 月 16 日 30 多云 18.6 15.8 5.7
10 月 17 日 26 多云 17.9 6.6 4.5
10 月 18 日 28 多云 17.9 6.8 4.2
平均 28 15.3 9.9 4.2
表 4 测试期间大办公室最高降温数据

建筑物( 同一时刻最大温差)
日期 当天最高温度 / ℃ 天气情况 屋顶外表面温差 / ℃ 屋顶内表面温差 / ℃
10 月 13 日 27 阴 ~ 大雨 6.9 4.6
10 月 14 日 27 阴 5.4 4.2
10 月 15 日 30 阴 ~ 多云 14.3 5.1
10 月 16 日 30 多云 14.5 6.0
10 月 17 日 26 多云 11.7 6.6
10 月 18 日 28 多云 17.7 6.0
平均 28 11.8 5.4
( 下转第 126 页)
