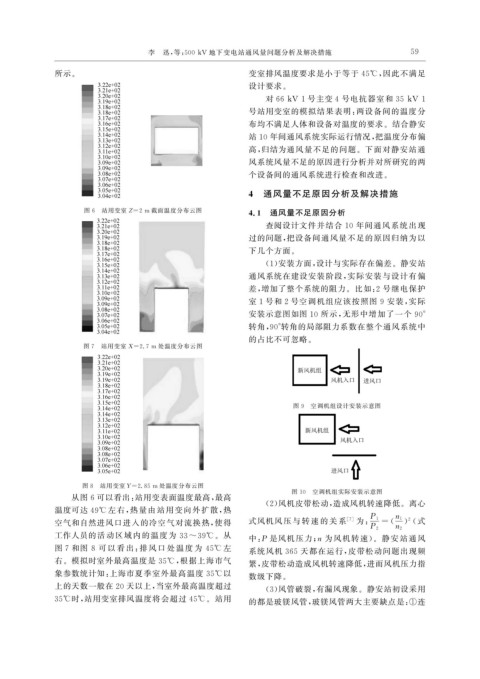

李 迅, 等: 500kV 地下变电站通风量问题分析及解决措施 5
9
所示。 变室排风温度要求是小于等于 45℃ , 因此不满足
设计要求。
对 66kV1 号主变 4 号电抗器室和 35kV1
号站用变室的模拟结果表明: 两设备间的温度分
布均不满足人体和设备对温度的要求。结合静安
站 10 年间通风系统实际运行情况, 把温度分布偏
高, 归结为通风量不足的问题。下面对静安站通
风系统风量不足的原因进行分析并对所研究的两

个设备间的通风系统进行检查和改进。
4 通风量不足原因分析及解决措施

图 6 站用变室 Z=2m 截面温度分布云图 4.1 通风量不足原因分析
查阅设计文件并结合 10 年间通风系统出现
过的问题, 把设备间通风量不足的原因归纳为以
下几个方面。
( 1 ) 安装方面, 设计与实际存在偏差。静安站
通风系统在建设安装阶段, 实际安装与设计有偏
差, 增加了整个系统的阻力。比如: 2 号继电保护
室1 号和 2 号空调机组应该按照图 9 安装, 实际

安装示意图如图 10 所示, 无形中增加了一个 90°
转角, 90° 转角的局部阻力系数在整个通风系统中
的占比不可忽略。
图 7 站用变室 X=2.7m 处温度分布云图

图 9 空调机组设计安装示意图

图 8 站用变室Y=2.85m 处温度分布云图
图 10 空调机组实际安装示意图
从图 6 可以看出: 站用变表面温度最高, 最高
( 2 ) 风机皮带松动, 造成风机转速降低。离心
温度可达 49℃ 左右, 热量由站用变向外扩散, 热
P 1
n 1 2
空气和自然进风口进入的冷空气对流换热, 使得 式风机风 压 与 转 速 的 关 系 [ 7 ] 为: = ( )( 式
P 2 n 2
工作人员的活动区域内的温度为 33~39℃ 。从 中: P 是风机压力; n 为风机转速)。静安站通风
图7 和图 8 可 以 看 出: 排 风 口 处 温 度 为 45℃ 左 系统风机 365 天都在运行, 皮带松动问题出现频
右。模拟时室外最高温度是 35℃ , 根据上海市气 繁, 皮带松动造成风机转速降低, 进而风机压力指
象参数统计知: 上海市夏季室外最高温度 35℃ 以
数级下降。
上的天数一般在 20 天以上, 当室外最高温度超过 ( 3 ) 风管破裂, 有漏风现象。静安站初设采用
35℃ 时, 站用变室排风温度将会超过 45℃ 。站用 的都是玻镁风管, 玻镁风管两大主要缺点是: ① 连
