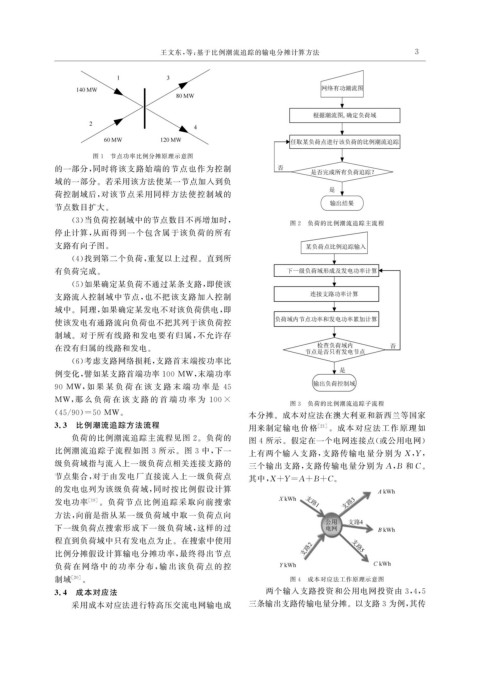

Page 9 - 电力与能源2021年第一期

王文东, 等: 基于比例潮流追踪的输电分摊计算方法 3

图 1 节点功率比例分摊原理示意图
的一部分, 同时将该支路始端的节点也作为控制
域的一部分。若采用该方法使某一节点加入到负
荷控制域后, 对该节点采用同样方法使控制域的
节点数目扩大。
( 3 ) 当负荷控制域中的节点数目不再增加时, 图 2 负荷的比例潮流追踪主流程
停止计算, 从而得到一个包含属于该负荷的所有
支路有向子图。
( 4 ) 找到第二个负荷, 重复以上过程。直到所

有负荷完成。
( 5 ) 如果确定某负荷不通过某条支路, 即使该
支路流入控制域中节点, 也不把该支路加入控制
域中。同理, 如果确定某发电不对该负荷供电, 即
使该发电有通路流向负荷也不把其列于该负荷控
制域。对于所有线路和发电要有归属, 不允许存

在没有归属的线路和发电。
( 6 ) 考虑支路网络损耗, 支路首末端按功率比
例变化, 譬如某支路首端功率 100MW , 末端功率

90MW , 如 果 某 负 荷 在 该 支 路 末 端 功 率 是 45
MW , 那 么 负 荷 在 该 支 路 的 首 端 功 率 为 100× 图 3 负荷的比例潮流追踪子流程
( 45 / 90 ) =50MW 。 本分摊。成本对应法在澳大利亚和新西兰等国家
3.3 比例潮流追踪方法流程 用来制定输电价格 [ 21 ] 。成本对应法工作原理如
负荷的比例潮流追踪主流程见图 2 。负荷的
图 4 所示。假定在一个电网连接点( 或公用电网)
比例潮流追踪子流程如图 3 所示。图 3 中, 下一
上有两个输入支路, 支路传输电量分别为 X , Y ,
级负荷域指与流入上一级负荷点相关连接支路的 三个输出支路, 支路传输电量分别为 A , B 和C 。
节点集合, 对于由发电厂直接流入上一级负荷点 其中, X+Y=A+B+C 。
的发电也列为该级负荷域, 同时按比例假设计算
发电功率 [ 19 ] 。负荷节点比例追踪采取向前搜索
方法, 向前是指从某一级负荷域中取一负荷点向
下一级负荷点搜索形成下一级负荷域, 这样的过
程直到负荷域中只有发电点为止。在搜索中使用
比例分摊假设计算输电分摊功率, 最终得出节点
负荷 在 网 络 中 的 功 率 分 布, 输 出 该 负 荷 点 的 控
制域 [ 20 ] 。 图 4 成本对应法工作原理示意图
3.4 成本对应法 两个输入支路投资和公用电网投资由 3 , 4 , 5
采用成本对应法进行特高压交流电网输电成 三条输出支路传输电量分摊。以支路3为例, 其传
