曹育硕, 等: 一起 35kV 变电站全站失电故障原因分析及处理 2 3
5
次值, U a2 Ub2 U c2 分别为 10kV 二段母线上的三
,
,
, ,
相电压二次值, I a1 I b1 I c1 分别为 1 号主变 35kV
侧三相电流二次值。
14 : 38 : 21 : 186 ( 距 离 自 切 成 功 已 有 30s ), 2
号主变过流保护启动。
14 : 38 : 22 : 843 , 2 号主变过流保护动作跳闸,
35kV 短路电流二次值达 10.4A , 折算到一次值

为35kV 短路电流为 1664A ( 变比为 800 / 5 ), 10
kV 短路电流为 5824A , 跳开 2 号主变 35kV 开
关及 2 号主变 10kV 三、 四段开关。 2 号主变的

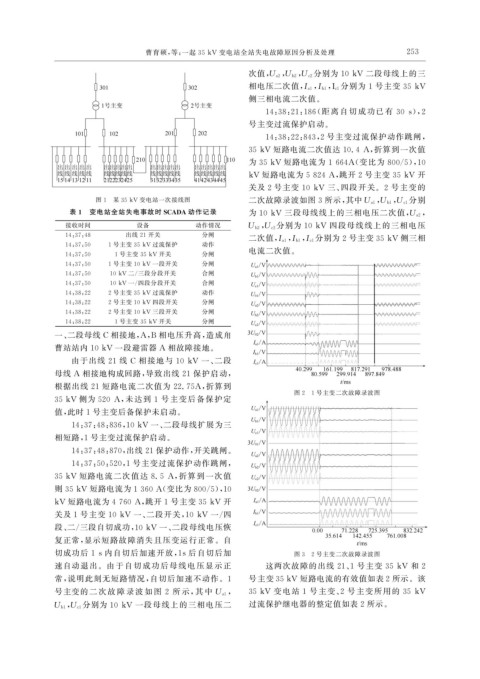

图 1 某 35kV 变电站一次接线图 二次故障录波如图 3 所示, 其中U a1 Ub1 U c1 分别
,
,
表 1 变电站全站失电事故时 SCADA 动作记录 ,
为 10kV 三段母线线上的三相电压二次值, U a2
接收时间 设备 动作情况 Ub2 U c2 分别为 10kV 四段母线线上的三相电压
,
14 : 37 : 48 出线 21 开关 分闸 二次值, I a1 I b1 I c1 分别为 2 号主变35kV 侧三相
, ,
14 : 37 : 50 1 号主变 35kV 过流保护 动作
14 : 37 : 50 1 号主变 35kV 开关 分闸 电流二次值。
14 : 37 : 50 1 号主变 10kV 一段开关 分闸
14 : 37 : 50 10kV 二 / 三段分段开关 合闸
14 : 37 : 50 10kV 一 / 四段分段开关 合闸
14 : 38 : 22 2 号主变 35kV 过流保护 动作
14 : 38 : 22 2 号主变 10kV 四段开关 分闸
14 : 38 : 22 2 号主变 10kV 三段开关 分闸
14 : 38 : 22 1 号主变 35kV 开关 分闸
一、 二段母线 C 相接地, A , B 相电压升高, 造成甪

曹站站内 10kV 一段避雷器 A 相故障接地。
由于出线 21 线 C 相接地与 10kV 一、 二段

母线 A 相接地构成回路, 导致出线 21 保护启动,
根据出线 21 短路电流二次值为 22.75A , 折算到
图 2 1 号主变二次故障录波图
35kV 侧为 520A , 未达到 1 号主变后备保护定

值, 此时 1 号主变后备保护未启动。
14 : 37 : 48 : 836 , 10kV 一、 二段母线扩展为三

相短路, 1 号主变过流保护启动。
14 : 37 : 48 : 870 , 出线 21 保护动作, 开关跳闸。
14 : 37 : 50 : 520 , 1 号主变过流保护动作跳闸,
35kV 短路电流二次值达 8.5A , 折算到一次值

则 35kV 短路电流为1360A ( 变比为800 / 5 ), 10
kV 短路电流为 4760A , 跳开 1 号主变 35kV 开
关及 1 号主变 10kV 一、 二段开关, 10kV 一 / 四
段、 二 / 三段自切成功, 10kV 一、 二段母线电压恢
复正常, 显示短路故障消失且压变运行正常。自
切成功后 1s内自切后加速开放, 1s后自切后加 图 3 2 号主变二次故障录波图
速自动退出。由于自 切成功后母线电压显示正 这两次故障的出线 21 、 1 号主变 35kV 和 2

常, 说明此刻无短路情况, 自切后加速不动作。 1 号主变35kV 短路电流的有效值如表2 所示。该
,
号主变的 二 次 故 障 录 波 如 图 2 所 示, 其 中 U a1 35kV 变电站 1 号主变、 2 号主变所用的 35kV
Ub1 U c1 分别为 10kV 一段母线上的三相电压二 过流保护继电器的整定值如表 2 所示。
,
