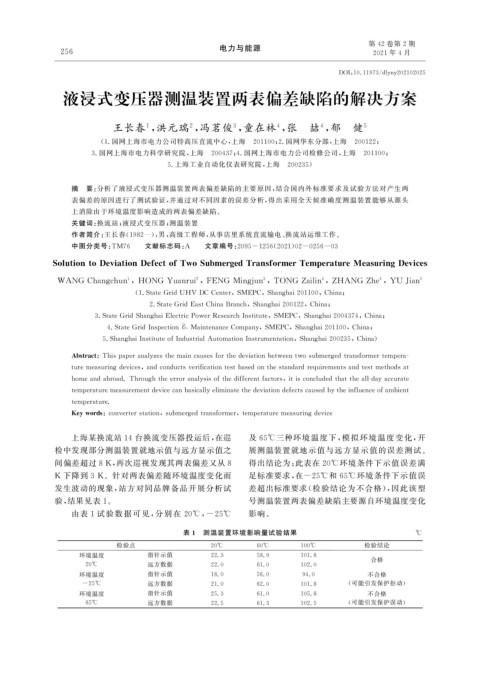

第 42 卷第 2 期
电力与能源
2 5 6 2021 年 4 月

DOI : 10.11973 / dl y n y 202102025

液浸式变压器测温装置两表偏差缺陷的解决方案

王长春 , 洪元瑞 , 冯茗俊 , 童在林 , 张 喆 , 郁 健 5
1
4
3
4
2
( 1. 国网上海市电力公司特高压直流中心, 上海 201100 ; 2. 国网华东分部, 上海 200122 ;
3. 国网上海市电力科学研究院, 上海 200437 ; 4. 国网上海市电力公司检修公司, 上海 201100 ;
5. 上海工业自动化仪表研究院, 上海 200235 )
摘 要: 分析了液浸式变压器测温装置两表偏差缺陷的主要原因, 结合国内外标准要求及试验方法对产生两
表偏差的原因进行了测试验证, 并通过对不同因素的误差分析, 得出采用全天候准确度测温装置能够从源头
上消除由于环境温度影响造成的两表偏差缺陷。
关键词: 换流站; 液浸式变压器; 测温装置
作者简介: 王长春( 1982 —), 男, 高级工程师, 从事店里系统直流输电、 换流站运维工作。
中图分类号: TM76 文献标志码: A 文章编号: 2095-1256 ( 2021 ) 02-0256-03
SolutiontoDeviationDefectofTwoSubmer g edTransformerTem p eratureMeasurin gDevices

1 2 3 4 4 5
WANGChan g chun , HONG Yuanrui , FENG Min gj un , TONGZailin , ZHANGZhe , YUJian
( 1.StateGridUHVDCCenter , SMEPC , Shan g hai201100 , China ;
2.StateGridEastChinaBranch , Shan g hai200122 , China ;
3.StateGridShan g haiElectricPowerResearchInstitute , SMEPC , Shan g hai2004374 , China ;
4.StateGridIns p ection & MaintenanceCom p an y , SMEPC , Shan g hai201100 , China ;
5.Shan g haiInstituteofIndustrialAutomationInstrumentation , Shan g hai200235 , China )

Abstract : Thisp a p eranal y zesthemaincausesforthedeviationbetweentwosubmer g edtransformertem p era-
turemeasurin gdevices , andconductsverificationtestbasedonthestandardre q uirementsandtestmethodsat
homeandabroad.Throu g htheerroranal y sisofthedifferentfactors , itisconcludedthattheall-da yaccurate
tem p eraturemeasurementdevicecanbasicall y eliminatethedeviationdefectscausedb y theinfluenceofambient
tem p erature.
Ke ywords : converterstation , submer g edtransformer , tem p eraturemeasurin gdevice

上海某换流站 14 台换流变压器投运后, 在巡 及 65℃ 三种环境温度下, 模拟环境温度变化, 开
检中发现部分测温装置就地示值与远方显示值之 展测温装置就地示值与远方显示值的误差测试。

间偏差超过8K , 再次巡视发现其两表偏差又从8 得出结论为: 此表在 20℃ 环境条件下示值误差满
K 下降到 3K 。针对两表偏差随环境温度变化而 足标准要求, 在 -25℃ 和 65℃ 环境条件下示值误
发生波动的现象, 站方对同品牌备品开展分析试 差超出标准要求( 检验结论为不合格), 因此该型
验, 结果见表 1 。 号测温装置两表偏差缺陷主要源自环境温度变化

由表 1 试验数据可见, 分别在 20℃ , -25℃ 影响。
表 1 测温装置环境影响量试验结果 ℃
检验点 20℃ 60℃ 100℃ 检验结论
环境温度 指针示值 22.3 58.9 101.8 合格
20℃ 远方数据 22.0 61.0 102.0
环境温度 指针示值 18.0 56.0 94.0 不合格
-25℃ 远方数据 21.0 62.0 101.8 ( 可能引发保护拒动)
环境温度 指针示值 25.3 61.0 105.8 不合格
65℃ 远方数据 22.5 61.3 102.5 ( 可能引发保护误动)
