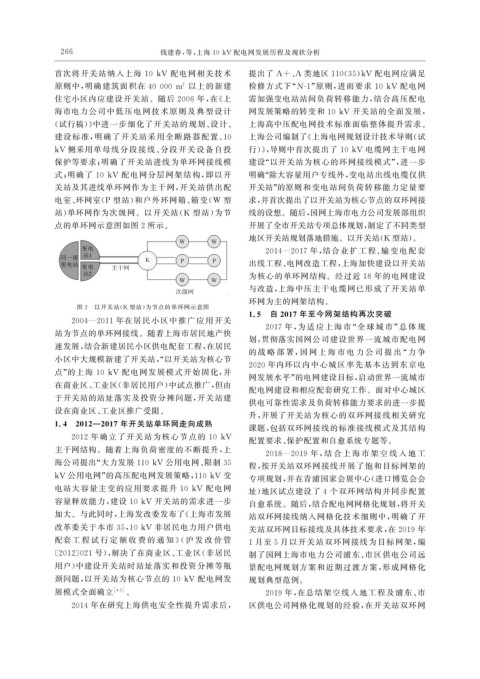

Page 118 - 电力与能源2021年第二期

2 6 6 钱建春, 等: 上海 10kV 配电网发展历程及现状分析

首次将开关站纳入上海 10kV 配电网相关技术 提出了 A+ 、 A 类地区 110 ( 35 ) kV 配电网应满足
原则中, 明确建筑面积在 40000m 以上的新建 检修方式下“ N-1 ” 原则, 进而要求 10kV 配电网
2
住宅小区内应建设开关站。随后 2006 年, 在《 上 需加强变电站站间负荷转移能力, 结合高压配电
海市电力公司中低压 电网技术原则及典型设计 网发展策略的转变和 10kV 开关站的全面发展,
( 试行稿)》 中进一步细化了开关站的规划、 设计、 上海高中压配电网技术标准面临整体提升需求。
建设标准, 明确了开关站采用全断路器配置、 10 上海公司编制了《 上海电网规划设计技术导则( 试
kV 侧采用单母线分段接线、 分段开关设备自投 行)》, 导则中首次提出了 10kV 电缆网主干电网
保护等要求; 明确了开关站进线为单环网接线模 建设“ 以开关站为核心的环网接线模式”, 进一步
式; 明确了 10kV 配电网分层网架结构, 即以开 明确“ 除大容量用户专线外, 变电站出线电缆仅供
关站及其进线单环网作为主干网, 开关站供出配 开关站” 的原则和变电站间负荷转移能力定量要
电室、 环网室( P 型站) 和户外环网箱、 箱变( W 型 求, 并首次提出了以开关站为核心节点的双环网接
站) 单环网作为次级网。以开关站( K 型站) 为节 线的设想。随后, 国网上海市电力公司发展部组织

点的单环网示意图如图 2 所示。 开展了全市开关站专项总体规划, 制定了不同类型
地区开关站规划落地措施。以开关站( K 型站)。
2014 — 2017 年, 结合 业 扩 工 程、 输 变 电 配 套
出线工程、 电网改造工程, 上海加快建设以开关站
为核心的单环网结构。经过近 18 年的电网建设
与改造, 上海中压主干电缆网已形成了开关站单
环网为主的网架结构。
图 2 以开关站( K 型站) 为节点的单环网示意图
1.5 自 2017 年至今网架结构再次突破
2004 — 2011 年在居民小 区中推广应 用 开 关
站为节点的单环网接线。随着上海市居民地产快 2017 年, 为 适 应 上 海 市 “ 全 球 城 市” 总 体 规
划, 贯彻落实国网公司建设世界一流城市配电网
速发展, 结合新建居民小区供电配套工程, 在居民
的 战 略 部 署, 国 网 上 海 市 电 力 公 司 提 出 “ 力 争
小区中大规模新建了开关站,“ 以开关站为核心节
2020 年内环以内中心城区率先基本达到东京电
点” 的上海 10kV 配电网发展模式开始固化, 并
网发展水平” 的电网建设目标, 启动世界一流城市
在商业区、 工业区( 非居民用户) 中试点推广, 但由
配电网建设和相应配套研究工作。面对中心城区
于开关站的站址落实及投资分摊问题, 开关站建
供电可靠性需求及负荷转移能力要求的进一步提
设在商业区、 工业区推广受阻。
升, 开展了开关站为核心的双环网接线相关研究
1.4 2012 — 2017 年开关站单环网走向成熟 课题, 包括双环网接线的标准接线模式及其结构

2012 年确立了开关站为核心节点的 10kV
配置要求、 保护配置和自愈系统专题等。
主干网结构。随着上海负荷密度的不断提升, 上
2018 — 2019 年, 结 合 上 海 市 架 空 线 入 地 工
海公司提出“ 大力发展 110kV 公用电网、 限制 35 程, 按开关站双环网接线开展了饱和目标网架的
kV 公用电网” 的高压配电网发展策略, 110kV 变 专项规划, 并在青浦国家会展中心( 进口博览会会
电站大容量主变的应用要求提升 10kV 配电网 址) 地区试点建设了 4 个双环网结构并同步配置
容量释放能力, 建设 10kV 开关站的需求进一步 自愈系统。随后, 结合配电网网格化规划, 将开关
加大。与此同时, 上海发改委发布了《 上海市发展 站双环网接线纳入网格化技术细则中, 明确了开
改革委关于本市 35 , 10kV 非居民电力用户供电 关站双环网目标接线及具体技术要求, 在 2019 年
配套 工 程 试 行 定 额 收 费 的 通 知 》( 沪 发 改 价 管 1 月至 5 月以开关站双环网接线为目标网架, 编
〔 2012 〕 021 号), 解决了在商业区、 工业区( 非居民 制了国网上海市电力公司浦东、 市区供电公司远
用户) 中建设开关站时站址落实和投资分摊等瓶 景配电网规划方案和近期过渡方案, 形成网格化
颈问题, 以开关站为核心节点的 10kV 配电网发 规划典型范例。
展模式全面确立 [ 4-5 ] 。 2019 年, 在总结架空线入地工程及浦东、 市

2014 年在研究上海供电安全性提升需求后, 区供电公司网格化规划的经验, 在开关站双环网
