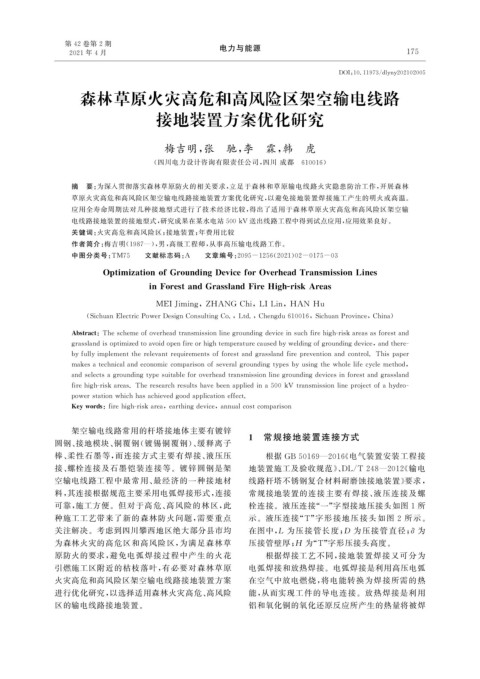

第 42 卷第 2 期 电力与能源
2021 年 4 月 1 5
7
DOI : 10.11973 / dl y n y 202102005

森林草原火灾高危和高风险区架空输电线路

接地装置方案优化研究

梅吉明, 张 驰, 李 霖, 韩 虎

( 四川电力设计咨询有限责任公司, 四川 成都 610016 )

摘 要: 为深入贯彻落实森林草原防火的相关要求, 立足于森林和草原输电线路火灾隐患防治工作, 开展森林
草原火灾高危和高风险区架空输电线路接地装置方案优化研究, 以避免接地装置焊接施工产生的明火或高温。
应用全寿命周期法对几种接地型式进行了技术经济比较, 得出了适用于森林草原火灾高危和高风险区架空输
电线路接地装置的接地型式, 研究成果在某水电站500kV 送出线路工程中得到试点应用, 应用效果良好。
关键词: 火灾高危和高风险区; 接地装置; 年费用比较
作者简介: 梅吉明( 1987 —), 男, 高级工程师, 从事高压输电线路工作。
中图分类号: TM75 文献标志码: A 文章编号: 2095-1256 ( 2021 ) 02-0175-03
O p timizationofGroundin gDeviceforOverheadTransmissionLines
inForestandGrasslandFireHi g h-riskAreas

,
MEIJimin g ZHANGChi , LILin , HAN Hu
( SichuanElectricPowerDesi g nConsultin gCo. , Ltd. , Chen g du610016 , SichuanProvince , China )

Abstract : Theschemeofoverheadtransmissionlineg roundin gdeviceinsuchfirehi g h-riskareasasforestand
g rasslandiso p timizedtoavoido p enfireorhi g htem p eraturecausedb yweldin g of g roundin g device , andthere-
b y full y im p lementtherelevantre q uirementsofforestandg rasslandfirep reventionandcontrol.Thisp a p er
makesatechnicalandeconomiccom p arisonofseveral g roundin gt yp esb yusin gthewholelifec y clemethod ,
andselectsag roundin g t yp esuitableforoverheadtransmissionlineg roundin gdevicesinforestandg rassland
firehi g h-riskareas.Theresearchresultshavebeena pp liedina500kVtransmissionlinep ro j ectofah y dro-
p owerstationwhichhasachievedg ooda pp licationeffect.
Ke ywords : firehi g h-riskarea , earthin gdevice , annualcostcom p arison

架空输电线路常用的杆塔接地体主要有镀锌
圆钢、 接地模块、 铜覆钢( 镀锡铜覆钢)、 缓释离子 1 常规接地装置连接方式
棒、 柔性石墨等, 而连接方式主要有焊接、 液压压 根据 GB50169 — 2016 《 电气装置安装工程接
接、 螺栓连接及石墨铠装连接等。镀锌圆钢是架 地装置施工及验收规范》、 DL / T248 — 2012 《 输电
空输电线路工程中最常用、 最经济的一种接地材 线路杆塔不锈钢复合材料耐磨蚀接地装置》 要求,
料, 其连接根据规范主要采用电弧焊接形式, 连接 常规接地装置的连接主要有焊接、 液压连接及螺
可靠, 施工方便。但对于高危、 高风险的林区, 此 栓连接。液压连接“ 一” 字型接地压接头如图 1 所
种施工工艺带来了新的森林防火问题, 需要重点 示。液压连接“ T ” 字形接地压接头如图 2 所示。
关注解决。考虑到四川攀西地区绝大部分县市均 在图中, L 为压接管长度; D 为压接管直径; δ 为
为森林火灾的高危区和高风险区, 为满足森林草 压接管壁厚; H 为“ T ” 字形压接头高度。
原防火的要求, 避免电弧焊接过程中产生的火花 根据焊接工艺不同, 接地装置焊接又可分为
引燃施工区附近的枯枝落叶, 有必要对森林草原 电弧焊接和放热焊接。电弧焊接是利用高压电弧
火灾高危和高风险区架空输电线路接地装置方案 在空气中放电燃烧, 将电能转换为焊接所需的热
进行优化研究, 以选择适用森林火灾高危、 高风险 能, 从而实现工件的导电连接。放热焊接是利用

区的输电线路接地装置。 铝和氧化铜的氧化还原反应所产生的热量将被焊
