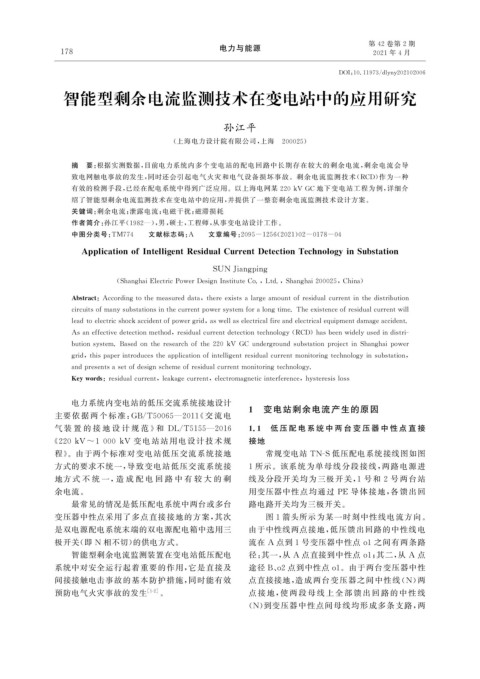

第 42 卷第 2 期
                                                       电力与能源
               1 7 8                                                                         2021 年 4 月

                                                                                     DOI : 10.11973 / dl y n y 202102006

                 智能型剩余电流监测技术在变电站中的应用研究



                                                        孙江平

                                            ( 上海电力设计院有限公司, 上海  200025 )

                   摘   要: 根据实测数据, 目前电力系统内多个变电站的配电回路中长期存在较大的剩余电流, 剩余电流会导
                   致电网触电事故的发生, 同时还会引起电气火灾和电气设备损坏事故。剩余电流监测技术( RCD ) 作为一种
                   有效的检测手段, 已经在配电系统中得到广泛应用。以上海电网某 220kV GC 地下变电站工程为例, 详细介
                   绍了智能型剩余电流监测技术在变电站中的应用, 并提供了一整套剩余电流监测技术设计方案。
                   关键词: 剩余电流; 泄露电流; 电磁干扰; 磁滞损耗
                   作者简介: 孙江平( 1982 —), 男, 硕士, 工程师, 从事变电站设计工作。
                   中图分类号: TM774   文献标志码: A   文章编号: 2095-1256 ( 2021 ) 02-0178-04
                     A pp licationofIntelli g entResidualCurrentDetectionTechnolo gy inSubstation


                                                     SUNJian gp in g
                              ( Shan g haiElectricPowerDesi g nInstituteCo. , Ltd. , Shan g hai200025 , China )

                  Abstract : Accordin g tothemeasureddata , thereexistsalar g eamountofresidualcurrentinthedistribution
                  circuitsofman y substationsinthecurrent p owers y stemforalon g time.Theexistenceofresidualcurrentwill
                  leadtoelectricshockaccidentof p ower g rid , aswellaselectricalfireandelectricale q ui p mentdama g eaccident.
                   Asaneffectivedetectionmethod , residualcurrentdetectiontechnolo gy ( RCD ) hasbeenwidel yusedindistri-
                  butions y stem.Basedontheresearchofthe220kV GCunder g roundsubstationp ro j ectinShan g haip ower
                  g rid , thisp a p erintroducesthea pp licationofintelli g entresidualcurrentmonitorin gtechnolo gy insubstation ,
                  andp resentsasetofdesi g nschemeofresidualcurrentmonitorin g technolo gy .
                  Ke ywords : residualcurrent , leaka g ecurrent , electroma g neticinterference , h y steresisloss


                 电力系统内变电站的低压交流系统接地设计
              主要依 据 两 个 标 准: GB / T50065 — 2011 《 交 流 电       1  变电站剩余电流产生的原因
                                                              1.1  低 压 配 电 系 统 中 两 台 变 压 器 中 性 点 直 接
              气 装 置 的 接 地 设 计 规 范 》 和 DL / T5155 — 2016
              《 220kV~1000kV 变电 站站用电设计技 术 规                    接地
              程》。由于两个标准对变电站低压交流系统接地                                常规变电站 TN-S 低压配电系统接线图如图
              方式的要求不统一, 导致变电站低压交流系统接                          1 所示。该系统为单母线分段接线, 两路电源进
              地方 式 不 统 一, 造 成 配 电 回 路 中 有 较 大 的 剩              线及分段开关均为三极开关, 1 号和 2 号两台站
              余电流。                                             用变压器中性点均通过 PE 导体接地, 各馈出回
                   最常见的情况是低压配电系统中两台或多台                         路电路开关均为三极开关。
              变压器中性点采用了多点直接接地的方案, 其次                               图 1 箭头所示为某一时刻中性线电流方向。
              是双电源配电系统末端的双电源配电箱中选用三                            由于中性线两点接地, 低压馈出回路的中性线电
              极开关( 即 N 相不切) 的供电方式。                             流在 A 点到 1 号变压器中性点 o1 之间有两条路
                   智能型剩余电流监测装置在变电站低压配电                         径: 其一, 从 A 点直接到中性点 o1 ; 其二, 从 A 点
              系统中对安全运行起着重要的作用, 它是直接及                           途径 B 、 o2 点到中性点 o1 。由于两台变压器中性
              间接接触电击事故的基本防护措施, 同时能有效                           点直接接地, 造成两台变压器之间中性线( N ) 两
              预防电气火灾事故的发生            [ 1-2 ] 。                 点接 地, 使 两 段 母 线 上 全 部 馈 出 回 路 的 中 性 线
                                                               ( N ) 到变压器中性点间母线均形成多条支路, 两
