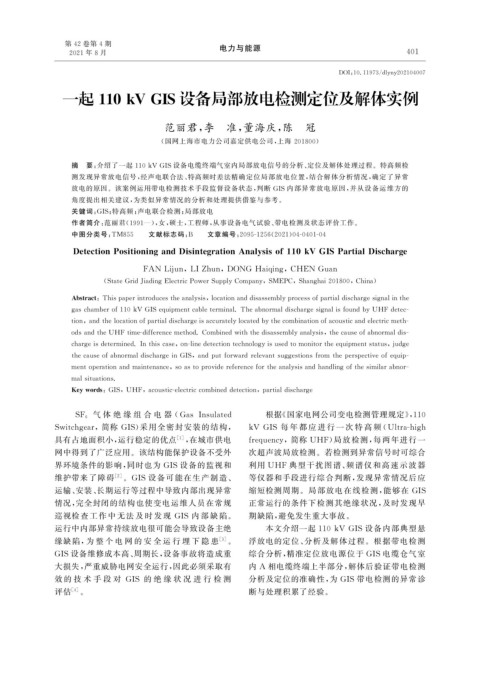

第 42 卷第 4 期 电力与能源
2021 年 8 月 4 1
0
DOI : 10.11973 / dl y n y 202104007

一起 110kVGIS 设备局部放电检测定位及解体实例

范丽君, 李 准, 董海庆, 陈 冠
( 国网上海市电力公司嘉定供电公司, 上海 201800 )

摘 要: 介绍了一起 110kVGIS设备电缆终端气室内局部放电信号的分析、 定位及解体处理过程。特高频检
测发现异常放电信号, 经声电联合法、 特高频时差法精确定位局部放电位置, 结合解体分析情况, 确定了异常
放电的原因。该案例运用带电检测技术手段监督设备状态, 判断 GIS 内部异常放电原因, 并从设备运维方的
角度提出相关建议, 为类似异常情况的分析和处理提供借鉴与参考。
关键词: GIS ; 特高频; 声电联合检测; 局部放电
作者简介: 范丽君( 1991 —), 女, 硕士, 工程师, 从事设备电气试验、 带电检测及状态评价工作。
中图分类号: TM855 文献标志码: B 文章编号: 2095-1256 ( 2021 ) 04-0401-04
DetectionPositionin g andDisinte g rationAnal y sisof110kVGISPartialDischar g e

,
FANLi j un , LIZhun , DONG Hai q in g CHEN Guan
( StateGridJiadin gElectricPowerSu pp l yCom p an y , SMEPC , Shan g hai201800 , China )

Abstract : This p a p erintroducestheanal y sis , locationanddisassembl yp rocessof p artialdischar g esi g nalinthe
g aschamberof110kV GISe q ui p mentcableterminal.Theabnormaldischar g esi g nalisfoundb yUHFdetec-
tion , andthelocationof p artialdischar g eisaccuratel y locatedb y thecombinationofacousticandelectricmeth-
odsandtheUHFtime-differencemethod.Combinedwiththedisassembl y anal y sis , thecauseofabnormaldis-
char g eisdetermined.Inthiscase , on-linedetectiontechnolo gy isusedtomonitorthee q ui p mentstatus , j ud g e
thecauseofabnormaldischar g einGIS , andp utforwardrelevantsu gg estionsfromthep ers p ectiveofe q ui p -
mento p erationandmaintenance , soastop rovidereferencefortheanal y sisandhandlin gofthesimilarabnor-
malsituations.
Ke ywords : GIS , UHF , acoustic-electriccombineddetection , p artialdischar g e

SF 6 气 体 绝 缘 组 合 电 器 ( GasInsulated 根据《 国家电网公司变电检测管理规定》, 110
Switch g ear ,简称 GIS ) 采用全密封安装的结构, kV GIS 每 年 都 应 进 行 一 次 特 高 频 ( Ultra-hi g h
具有占地面积小, 运行稳定的优点 [ 1 ] , 在城市供电 fre q uenc y 简称 UHF ) 局放检测, 每两年进行一
,
网中得到了广泛应用。该结构能保护设备不受外 次超声波局放检测。若检测到异常信号时可综合
界环境条件的影响, 同时也为 GIS 设备的监视和 利用 UHF 典型干扰图谱、 频谱仪和高速示波器
维护带来了障碍 [ 2 ] 。 GIS 设备可能在生产制造、 等仪器和手段进行综合判断, 发现异常情况后应
运输、 安装、 长期运行等过程中导致内部出现异常 缩短检测周期。局部放电在线检测, 能够在 GIS
情况, 完全封闭的结构也使变电运维人员在常规 正常运行的条件下检测其绝缘状况, 及时发现早
巡视检查 工 作 中 无 法 及 时 发 现 GIS 内 部 缺 陷。 期缺陷, 避免发生重大事故。
运行中内部异常持续放电很可能会导致设备主绝 本文介绍一起 110kV GIS 设备内部典型悬
缘缺 陷, 为 整 个 电 网 的 安 全 运 行 埋 下 隐 患 [ 3 ] 。 浮放电的定位、 分析及解体过程。根据带电检测
GIS设备维修成本高、 周期长, 设备事故将造成重 综合分析, 精准定位放电源位于 GIS 电缆仓气室
大损失, 严重威胁电网安全运行, 因此必须采取有 内 A 相电缆终端上半部分, 解体后验证带电检测
效的 技 术 手 段 对 GIS 的 绝 缘 状 况 进 行 检 测 分析及定位的准确性, 为 GIS 带电检测的异常诊
评估 [ 4 ] 。 断与处理积累了经验。
