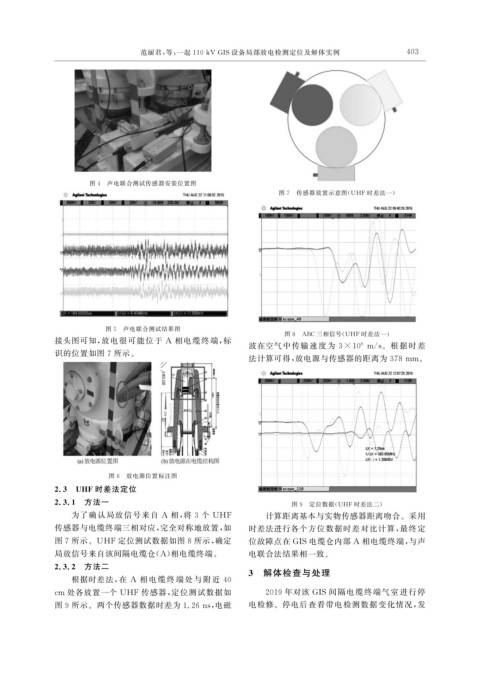

范丽君, 等: 一起 110kV GIS设备局部放电检测定位及解体实例 4 3
0
图 4 声电联合测试传感器安装位置图
图 7 传感器放置示意图( UHF 时差法一)
图 5 声电联合测试结果图
图 8 ABC 三相信号( UHF 时差法一)
接头图可知, 放电很可能位于 A 相电缆终端, 标
波在空气中传输速度 为 3×10 m / s 。根据时差
8
识的位置如图 7 所示。
法计算可得, 放电源与传感器的距离为 378mm 。
图 6 放电源位置标注图
2.3 UHF 时差法定位
2.3.1 方法一 图 9 定位数据( UHF 时差法二)
为了确认局放信号来自 A 相, 将 3 个 UHF 计算距离基本与实物传感器距离吻合。采用
传感器与电缆终端三相对应, 完全对称地放置, 如 时差法进行各个方位数据时差对比计算, 最终定
图7 所示。 UHF 定位测试数据如图8 所示, 确定 位故障点在 GIS 电缆仓内部 A 相电缆终端, 与声
局放信号来自该间隔电缆仓( A ) 相电缆终端。 电联合法结果相一致。
2.3.2 方法二
3 解体检查与处理
根据时差法, 在 A 相 电 缆 终 端 处 与 附 近 40
cm 处各放置一个 UHF 传感器, 定位测试数据如 2019 年对该 GIS 间隔电缆终端气室进行停
图9 所示。两个传感器数据时差为1.26ns , 电磁 电检修。停电后查看带电检测数据变化情况, 发
