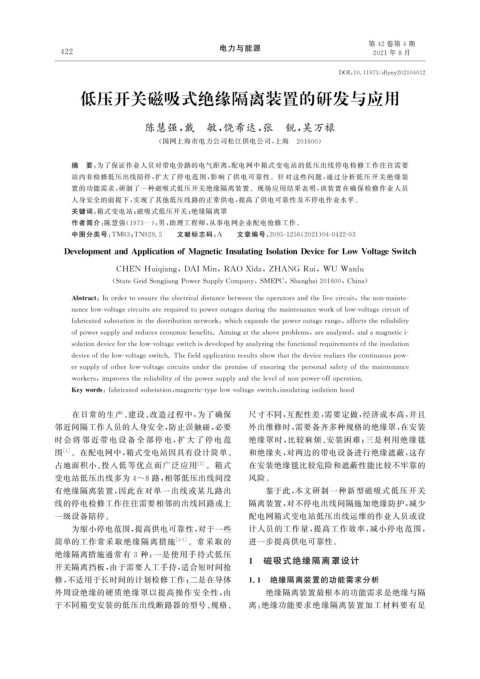

Page 56 - 电力与能源2021年第八期

第 42 卷第 4 期
电力与能源
4 2 2 2021 年 8 月

DOI : 10.11973 / dl y n y 202104012

低压开关磁吸式绝缘隔离装置的研发与应用

陈慧强, 戴 敏, 饶希达, 张 锐, 吴万禄
( 国网上海市电力公司松江供电公司, 上海 201600 )

摘 要: 为了保证作业人员对带电旁路的电气距离, 配电网中箱式变电站的低压出线停电检修工作往往需要
站内非检修低压出线陪停, 扩大了停电范围, 影响了供电可靠性。针对这些问题, 通过分析低压开关绝缘装
置的功能需求, 研制了一种磁吸式低压开关绝缘隔离装置。现场应用结果表明, 该装置在确保检修作业人员
人身安全的前提下, 实现了其他低压线路的正常供电, 提高了供电可靠性及不停电作业水平。
关键词: 箱式变电站; 磁吸式低压开关; 绝缘隔离罩
作者简介: 陈慧强( 1973 —), 男, 助理工程师, 从事电网企业配电抢修工作。
中图分类号: TM63 ; TN929.5 文献标志码: A 文章编号: 2095-1256 ( 2021 ) 04-0422-03
Develo p mentandA pp licationofMa g neticInsulatin g IsolationDeviceforLowVolta g eSwitch

,
CHEN Hui q ian g DAIMin , RAOXida , ZHANGRui , WU Wanlu
( StateGridSon gj ian gPowerSu pp l yCom p an y , SMEPC , Shan g hai201600 , China )

Abstract : Inordertoensuretheelectricaldistancebetweentheo p eratorsandthelivecircuit , thenon-mainte-
nancelow-volta g ecircuitsarere q uiredtop owerouta g esdurin g themaintenanceworkoflow-volta g ecircuitof
fabricatedsubstationinthedistributionnetwork , whichex p andsthe p owerouta g eran g e , affectsthereliabilit y
of p owersu pp l y andreduceseconomicbenefits.Aimin g attheabove p roblems , areanal y zed , andama g netici-
solationdeviceforthelow-volta g eswitchisdevelo p edb y anal y zin g thefunctionalre q uirementsoftheinsulation
deviceofthelow-volta g eswitch.Thefielda pp licationresultsshowthatthedevicerealizesthecontinuous p ow-
ersu pp l yofotherlow-volta g ecircuitsunderthep remiseofensurin gthep ersonalsafet yofthemaintenance
workers , im p rovesthereliabilit yofthep owersu pp l yandthelevelofnon- p ower-offo p eration.
Ke ywords : fabricatedsubstation , ma g netic-t yp elowvolta g eswitch , insulatin g isolationhood

在日常的生产、 建设、 改造过程中, 为了确保 尺寸不同, 互配性差, 需要定做, 经济成本高, 并且
邻近间隔工作人员的人身安全, 防止误触碰, 必要 外出维修时, 需要备齐多种规格的绝缘罩, 在安装
时会 将 邻 近 带 电 设 备 全 部 停 电, 扩 大 了 停 电 范 绝缘罩时, 比较麻烦、 安装困难; 三是利用绝缘毯
围 [ 1 ] 。在配电网中, 箱式变电站因具有设计简单、 和绝缘夹, 对两边的带电设备进行绝缘遮蔽, 这存
占地面积小、 投入低等优点而广泛应用 [ 2 ] 。箱式 在安装绝缘毯比较危险和遮蔽性能比较不牢靠的
变电站低压出线多为 4~8 路, 相邻低压出线间没 风险。
有绝缘隔离装置, 因此在对单一出线或某几路出 鉴于此, 本文研制一种新型磁吸式低压开关
线的停电检修工作往往需要相邻的出线回路或上 隔离装置, 对不停电出线间隔施加绝缘防护, 减少
一级设备陪停。 配电网箱式变电站低压出线运维的作业人员或设
为缩小停电范围, 提高供电可靠性, 对于一些 计人员的工作量, 提高工作效率, 减小停电范围,
简单的工作常采取绝缘隔离措施 [ 3-5 ] 。常采取的 进一步提高供电可靠性。
绝缘隔离措施通常有 3 种: 一是使用手持式低压
1 磁吸式绝缘隔离罩设计
开关隔离挡板, 由于需要人工手持, 适合短时间抢
修, 不适用于长时间的计划检修工作; 二是在导体 1.1 绝缘隔离装置的功能需求分析
外周设绝缘的硬质绝缘罩以提高操作安全性, 由 绝缘隔离装置最根本的功能需求是绝缘与隔
于不同箱变安装的低压出线断路器的型号、 规格、 离: 绝缘功能要求绝缘隔离装置加工材料要有足
