Page 61 - 电力与能源2021年第八期

江 彪, 等: 变电站综合自动化系统快速调试和自动验收系统设计与实现 4 7
2
( 2 ) 支持仿真主备远动机同时与调度主站系 的模型 文 件 信 息, 导 入 RCD 文 件 和 主 站 信 息
统前置机进行IEC104 规约通信。 点表。
( 3 ) 可以仿真保护和测控装置的遥测、 遥信的 ( 3 ) 使 用 模 拟 子 站 模 块 的 文 件 比 对 功 能 的
数据变化过程, 既可通过导入数据源进行数据仿 RCD 静态校 验 功 能, 使 用 人 工 加 量 比 对 文 件 对
真, 又可根据预先设置好的变化策略进行数据仿 RCD 转发文件进行校验( 通过IEC61850 短地址
真, 同时还可以手动设置需要变化的测点值。 对监控后台描述与主站描述进行比对)。
( 4 ) 可通过导入验收卡方式或手动选择方式 站内远动机闭环校验: 自动化验收装置的模
选择需要仿真的测点。 拟子站模块接入远动机模拟数据, 在经远动机转
( 5 ) 数 据 仿 真 触 发 时 间 间 隔 的 分 辨 率 小 于 换后通过IEC104 规约接入自动化验收装置, 形
20ms 。 成闭环, 测试远动机的数据采集、 远动关系转换以
( 6 ) 可实时查看通道的遥测、 遥信实时变化信 及IEC104 规约通信是否正常, 验证远动机各项
息、 通信状态信息以及通信报文。 功能准确性及一致性。
( 7 ) 可将遥测、 遥信的信息变化存入数据库并
可进行查询、 过滤及展示。
( 8 ) 可以根据保存的遥测、 遥信仿真变化记录
自动生成验收报告。

2 典型快速调试和自动验收流程站内监
控后台验收阶段

站内监控后台配置完成后需提供全站 SCD
模型文件或 CID 模型文件, IHT-SAAS2000 变电
站监控信息自动验收装置根据 SCD 模型文件或
CID 模型文件创建工程项目。
在监控后台验收, 人工对保护、 测控装置进行
加量时, 使用自动监听模块对人工加量信息进行
监听, 并 将 监 听 到 的 数 据 进 行 保 存 ( 包 含 IEC
61850 短地址和时间等信息)。

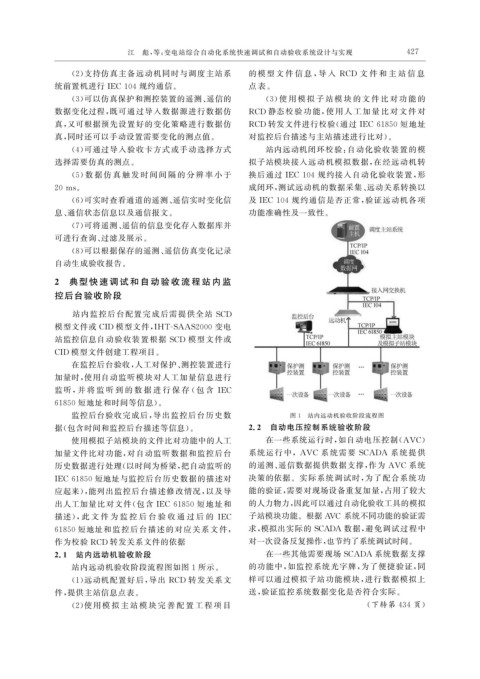

监控后台验收完成后, 导出监控后台历史数 图 1 站内远动机验收阶段流程图
据( 包含时间和监控后台描述等信息)。 2.2 自动电压控制系统验收阶段
使用模拟子站模块的文件比对功能中的人工 在一些系统运行时, 如自动电压控制( AVC )
加量文件比对功能, 对自动监听数据和监控后台 系统运行中, AVC 系统需要 SCADA 系统提供
历史数据进行处理( 以时间为桥梁, 把自动监听的 的遥测、 遥信数据提供数据支撑, 作为 AVC 系统
IEC61850 短地址与监控后台历史数据的描述对 决策的依据。实际系统调试时, 为了配合系统功
应起来), 能列出监控后台描述修改情况, 以及导 能的验证, 需要对现场设备重复加量, 占用了较大
出人工加量比对文件( 包含IEC61850 短地址和 的人力物力, 因此可以通过自动化验收工具的模拟
子站模块功能。根据 AVC 系统不同功能的验证需
描述), 此 文 件 为 监 控 后 台 验 收 通 过 后 的 IEC
61850 短地址和监控后台描述的对应关系文件, 求, 模拟出实际的 SCADA 数据, 避免调试过程中
作为校验 RCD 转发关系文件的依据 对一次设备反复操作, 也节约了系统调试时间。
2.1 站内远动机验收阶段 在一些其他需要现场 SCADA 系统数据支撑
站内远动机验收阶段流程图如图 1 所示。 的功能中, 如监控系统光字牌, 为了便捷验证, 同
( 1 ) 远动机配置好后, 导出 RCD 转发关系文 样可以通过模拟子站功能模块, 进行数据模拟上
件, 提供主站信息点表。 送, 验证监控系统数据变化是否符合实际。
( 2 ) 使用 模 拟 主 站 模 块 完 善 配 置 工 程 项 目 ( 下转第 434 页)
