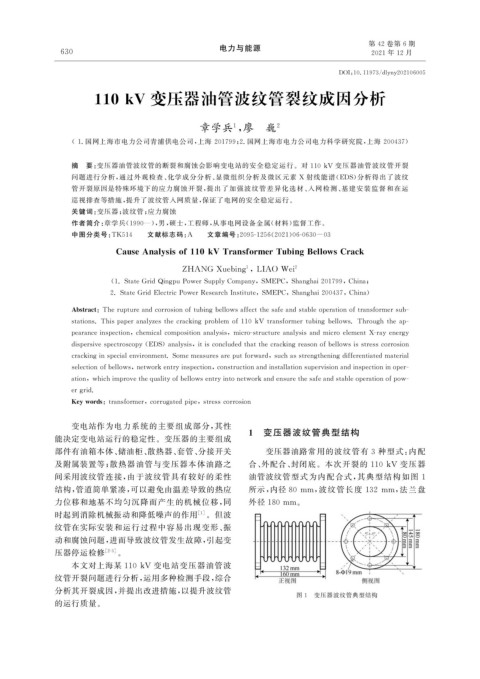

110kV 变压器油管波纹管裂纹成因分析

章学兵 , 廖 巍 2
1
( 1. 国网上海市电力公司青浦供电公司, 上海 201799 ; 2. 国网上海市电力公司电力科学研究院, 上海 200437 )

摘 要: 变压器油管波纹管的断裂和腐蚀会影响变电站的安全稳定运行。对 110kV 变压器油管波纹管开裂
问题进行分析, 通过外观检查、 化学成分分析、 显微组织分析及微区元素 X 射线能谱( EDS ) 分析得出了波纹
管开裂原因是特殊环境下的应力腐蚀开裂, 提出了加强波纹管差异化选材、 入网检测、 基建安装监督和在运
巡视排查等措施, 提升了波纹管入网质量, 保证了电网的安全稳定运行。
关键词: 变压器; 波纹管; 应力腐蚀
作者简介: 章学兵( 1990 —), 男, 硕士, 工程师, 从事电网设备金属( 材料) 监督工作。
中图分类号: TK514 文献标志码: A 文章编号: 2095-1256 ( 2021 ) 06-0630-03
CauseAnal y sisof110kVTransformerTubin gBellowsCrack

1 , 2
ZHANGXuebin g LIAO Wei
( 1.StateGridQin gp uPowerSu pp l yCom p an y , SMEPC , Shan g hai201799 , China ;
2.StateGridElectricPowerResearchInstitute , SMEPC , Shan g hai200437 , China )

Abstract : Theru p tureandcorrosionoftubin gbellowsaffectthesafeandstableo p erationoftransformersub-
stations.Thisp a p eranal y zesthecrackin gp roblemof110kVtransformertubin gbellows.Throu g hthea p -
p earanceins p ection , chemicalcom p ositionanal y sis , micro-structureanal y sisandmicroelementX-ra yener gy
dis p ersives p ectrosco py ( EDS ) anal y sis , itisconcludedthatthecrackin g reasonofbellowsisstresscorrosion
crackin g ins p ecialenvironment.Somemeasuresare p utforward , suchasstren g thenin gdifferentiatedmaterial
selectionofbellows , networkentr y ins p ection , constructionandinstallationsu p ervisionandins p ectionino p er-
ation , whichim p rovethe q ualit y ofbellowsentr y intonetworkandensurethesafeandstableo p erationof p ow-
er g rid.
Ke ywords : transformer , corru g atedp i p e , stresscorrosion

变电站作为电力系统的主要组成部分, 其性
能决定变电站运行的稳定性。变压器的主要组成 1 变压器波纹管典型结构
部件有油箱本体、 储油柜、 散热器、 套管、 分接开关 变压器油路常用的波纹管有 3 种型式: 内配
及附属装置等; 散热器油管与变压器本体油路之 合、 外配合、 封闭底。本次开裂的 110kV 变压器
间采用波纹管连接, 由于波纹管具有较好的柔性 油管波纹管型式为内配合式, 其典型结构如图 1
结构, 管道简单紧凑, 可以避免由温差导致的热应 所示, 内径 80mm , 波纹管长度 132 mm , 法兰盘
力位移和地基不均匀沉降而产生的机械位移, 同 外径 180mm 。
时起到消除机械振动和降低噪声的作用 [ 1 ] 。但波
纹管在实际安装和运行过程中容易出现变形、 振
动和腐蚀问题, 进而导致波纹管发生故障, 引起变
压器停运检修 [ 2-3 ] 。
本文对上海某 110kV 变电站变压器油管波
纹管开裂问题进行分析, 运用多种检测手段, 综合
分析其开裂成因, 并提出改进措施, 以提升波纹管
图 1 变压器波纹管典型结构
的运行质量。
