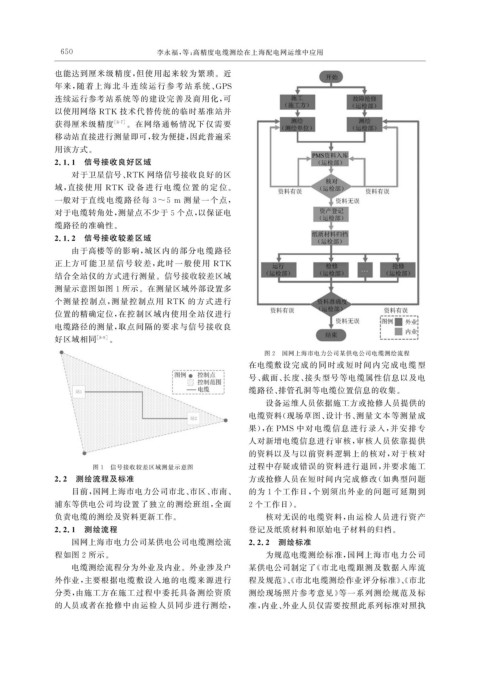

6 5 0                    李永福, 等: 高精度电缆测绘在上海配电网运维中应用

              也能达到厘米级精度, 但使用起来较为繁琐。近
              年来, 随着上海北斗连续运行参考站系统、 GPS
              连续运行参考站系统等的建设完善及商用化, 可
              以使用网络 RTK 技术代替传统的临时基准站并
              获得厘米级精度        [ 6-7 ] 。在网络通畅情况下仅需要
              移动站直接进行测量即可, 较为便捷, 因此普遍采

              用该方式。
              2.1.1  信号接收良好区域
                   对于卫星信号、 RTK 网络信号接收良好的区

              域, 直接 使 用 RTK 设 备 进 行 电 缆 位 置 的 定 位。
              一般对于直线电缆路径每 3~5 m 测量一个点,
              对于电缆转角处, 测量点不少于 5 个点, 以保证电

              缆路径的准确性。
              2.1.2  信号接收较差区域
                   由于高楼等的影响, 城区内的部分电缆路径

              正上方可 能 卫 星 信 号 较 差, 此 时 一 般 使 用 RTK
              结合全站仪的方式进行测量。信号接收较差区域
              测量示意图如图 1 所示。在测量区域外部设置多
              个测量控制点, 测量控制点用 RTK 的方式进行
              位置的精确定位, 在控制区域内使用全站仪进行
              电缆路径的测量, 取点间隔的要求与信号接收良
              好区域相同      [ 8-9 ] 。
                                                                   图 2  国网上海市电力公司某供电公司电缆测绘流程
                                                               在电缆敷设完成 的同时或短时间内完成电缆型
                                                               号、 截面、 长度、 接头型号等电缆属性信息以及电
                                                               缆路径、 排管孔洞等电缆位置信息的收集。
                                                                   设备运维人员依据施工方或抢修人员提供的
                                                               电缆资料( 现场草图、 设计书、 测量文本等测量成
                                                               果), 在 PMS 中对电缆信息进行录入, 并安排专
                                                               人对新增电缆信息进行审核, 审核人员依靠提供
                                                               的资料以及与以前资料逻辑上的核对, 对于核对
                        图 1  信号接收较差区域测量示意图                     过程中存疑或错误的资料进行退回, 并要求施工
              2.2  测绘流程及标准                                     方或抢修人员在短时间内完成修改( 如典型问题
                   目前, 国网上海市电力公司市北、 市区、 市南、                    的为 1 个工作日, 个别须出外业的问题可延期到
              浦东等供电公司均设置了独立的测绘班组, 全面                          2 个工作日)。
              负责电缆的测绘及资料更新工作。                                      核对无误的电缆资料, 由运检人员进行资产
              2.2.1  测绘流程                                      登记及纸质材料和原始电子材料的归档。
                   国网上海市电力公司某供电公司电缆测绘流                        2.2.2  测绘标准

              程如图 2 所示。                                            为规范电缆测绘标准, 国网上海市电力公司
                   电缆测绘流程分为外业及内业。外业涉及户                         某供电公司制定了《 市北电缆跟测及数据入库流
              外作业, 主要根据电缆敷设入地的电缆来源进行                           程及规范》、《 市北电缆测绘作业评分标准》、《 市北
              分类, 由施工方在施工过程中委托具备测绘资质                           测绘现场照片参考意见》 等一系列测绘规范及标

              的人员或者在抢修中由运检人员同步进行测绘,                            准, 内业、 外业人员仅需要按照此系列标准对照执
