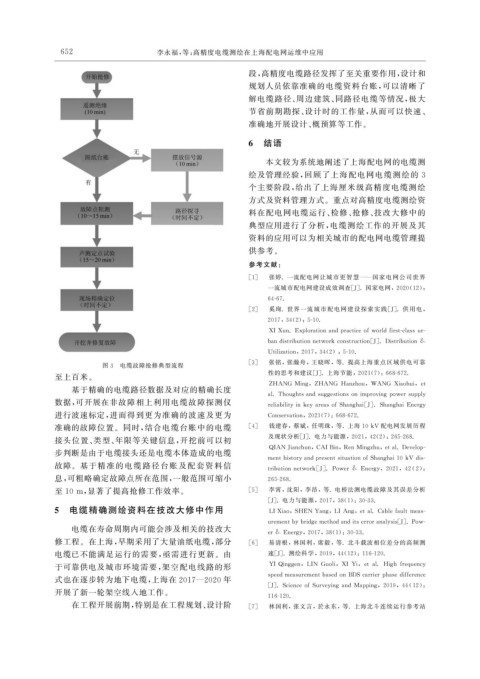

Page 44 - 电力与能源2021年第六期

6 5 2 李永福, 等: 高精度电缆测绘在上海配电网运维中应用

段, 高精度电缆路径发挥了至关重要作用, 设计和
规划人员依靠准确的电缆资料台账, 可以清晰了
解电缆路径、 周边建筑、 同路径电缆等情况, 极大
节省前期勘探、 设计时的工作量, 从而可以快速、
准确地开展设计、 概预算等工作。
6 结语

本文较为系统地阐述了上海配电网的电缆测

绘及管理经验, 回顾了上海配电网电缆测绘的 3
个主要阶段, 给出了上海厘米级高精度电缆测绘
方式及资料管理方式。重点对高精度电缆测绘资
料在配电网电缆运行、 检修、 抢修、 技改大修中的
典型应用进行了分析, 电缆测绘工作的开展及其
资料的应用可以为相关城市的配电网电缆管理提
供参考。
参考文献:

[ 1 ] 张婷 . 一流配电网让城市更智慧———国家电网公司世界
一流城市配电网建设成效调查[ J ] . 国家电网, 2020 ( 12 ):
64-67.
[ 2 ] 奚珣 . 世界一流城市配电网建设探索实践[ J ] .供用 电,
2017 , 34 ( 2 ): 5-10.
XIXun.Ex p lorationandp racticeofworldfirst-classur-
bandistributionnetworkconstruction [ J ] .Distribution &
Utilization , 2017 , 34 ( 2 ): 5-10.
图 3 电缆故障抢修典型流程 [ 3 ] 张铭,张瀚舟,王晓晖,等 . 提高上海重点区域供电可靠
性的思考和建议[ J ] . 上海节能, 2021 ( 7 ): 668-672.
至上百米。
ZHANG Min g , ZHANG Hanzhou , WANG Xiaohui , et
基于精确的电缆路径数据及对应的精确长度
al.Thou g htsandsu gg estionsonim p rovin gp owersu pp l y
数据, 可开展在非故障相上利用电缆故障探测仪
reliabilit y inke yareasofShan g hai [ J ] .Shan g haiEner gy
进行波速标定, 进而得到更为准确的波速及更为 Conservation , 2021 ( 7 ): 668-672.
准确的故障位置。同时, 结合电缆台账中的电缆 [ 4 ] 钱建春,蔡斌,任明珠,等 . 上海 10kV 配电网发展历程
接头位置、 类型、 年限等关键信息, 开挖前可以初 及现状分析[ J ] . 电力与能源, 2021 , 42 ( 2 ): 265-268.
QIANJianchun , CAIBin , RenMin g zhu , etal.Develo p -
步判断是由于电缆接头还是电缆本体造成的电缆
menthistor yandp resentsituationofShan g hai10kVdis-
故障。基于精准的电 缆路径台账及配套资料信
tributionnetwork [ J ] .Power & Ener gy , 2021 , 42 ( 2 ):
息, 可粗略确定故障点所在范围, 一般范围可缩小 265-268.
至 10m , 显著了提高抢修工作效率。 [ 5 ] 李霄,沈阳,李昂,等 . 电桥法测电缆故障及其误差分析
[ J ] . 电力与能源, 2017 , 38 ( 1 ): 30-33.
5 电缆精确测绘资料在技改大修中作用 LIXiao , SHEN Yan g , LIAn g , etal.Cablefaultmeas-
urementb ybrid g emethodanditserroranal y sis [ J ] .Pow-
电缆在寿命周期内可能会涉及相关的技改大
er& Ener gy , 2017 , 38 ( 1 ): 30-33.
修工程。在上海, 早期采用了大量油纸电缆, 部分 [ 6 ] 易清根,林国利,席毅,等 . 北斗载波相位差分的高频测
电缆已不能满足运行的需要, 亟需进行更新。由 速[ J ] . 测绘科学, 2019 , 44 ( 12 ): 116-120.
于可靠供电及城市环境需要, 架空配电线路的形 YIQin gg en , LIN Guoli , XIYi , etal.Hi g hfre q uenc y
式也在逐步转为地下电缆, 上海在 2017 — 2020 年 s p eedmeasurementbasedonBDScarrierp hasedifference
[ J ] .ScienceofSurve y in gand Ma pp in g , 2019 , 44 ( 12 ):
开展了新一轮架空线入地工作。
116-120.
在工程开展前期, 特别是在工程规划、 设计阶 [ 7 ] 林国利,张文言,於永东,等 . 上海北斗连续运行参考站
