6 8 6 徐冰雁, 等: 适应分布式电源接入的钻石型配电网保护应用研究

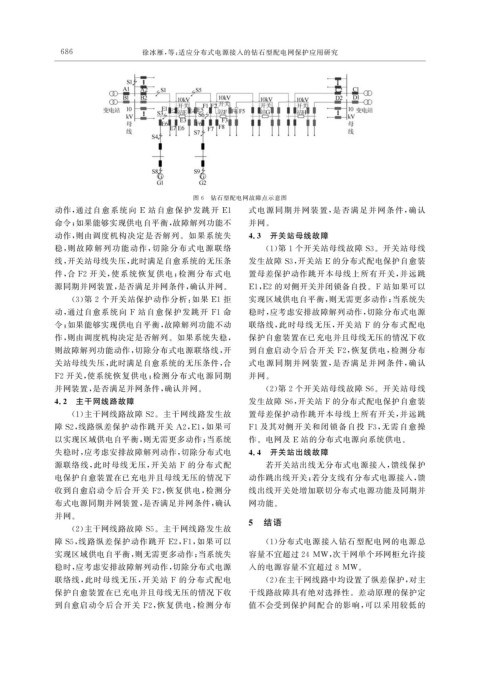

图 6 钻石型配电网故障点示意图
动作, 通过自愈系统向 E 站自愈保护发跳开 E1 式电源同期并网装置, 是否满足并网条件, 确认
命令; 如果能够实现供电自平衡, 故障解列功能不 并网。
动作, 则由调度机构决定是否解列。如果系统失 4.3 开关站母线故障
稳, 则故障解列功能动作, 切除分布式电源联络 ( 1 ) 第 1 个开关站母线故障 S3 。开关站母线
线, 开关站母线失压, 此时满足自愈系统的无压条 发生故障 S3 , 开关站 E 的分布式配电保护自愈装
件, 合 F2 开关, 使系统恢复供电; 检测分布式电 置母差保护动作跳开本母线上所有开关, 并远跳
源同期并网装置, 是否满足并网条件, 确认并网。 E1 , E2 的对侧开关并闭锁备自投。 F 站如果可以
( 3 ) 第 2 个开关站保护动作分析: 如果 E1 拒 实现区域供电自平衡, 则无需更多动作; 当系统失
动, 通过自愈系统向 F 站自愈保护发跳开 F1 命 稳时, 应考虑安排故障解列动作, 切除分布式电源
令; 如果能够实现供电自平衡, 故障解列功能不动 联络线, 此时母线无压, 开关站 F 的分布式配电
作, 则由调度机构决定是否解列。如果系统失稳, 保护自愈装置在已充电并且母线无压的情况下收
则故障解列功能动作, 切除分布式电源联络线, 开 到自愈启动令后合开关 F2 , 恢复供电, 检测分布
关站母线失压, 此时满足自愈系统的无压条件, 合 式电源同期并网装置, 是否满足并网条件, 确认
F2 开关, 使系统恢复供电; 检测分布式电源同期 并网。
并网装置, 是否满足并网条件, 确认并网。 ( 2 ) 第 2 个开关站母线故障 S6 。开关站母线
4.2 主干网线路故障 发生故障 S6 , 开关站 F 的分布式配电保护自愈装
( 1 ) 主干网线路故障 S2 。主干网线路发生故 置母差保护动作跳开本母线上所有开关, 并远跳
障 S2 , 线路纵差保护动作跳开关 A2 , E1 , 如果可 F1 及其对侧开关和闭锁备自投 F3 , 无需自愈操
以实现区域供电自平衡, 则无需更多动作; 当系统 作。电网及 E 站的分布式电源向系统供电。
失稳时, 应考虑安排故障解列动作, 切除分布式电 4.4 开关站出线故障
源联络线, 此时母线无压, 开关站 F 的分布式配 若开关站出线无分布式电源接入, 馈线保护
电保护自愈装置在已充电并且母线无压的情况下 动作跳出线开关; 若分支线有分布式电源接入, 馈
收到自愈启动令后合开关 F2 , 恢复供电, 检测分 线出线开关处增加联切分布式电源功能及同期并
布式电源同期并网装置, 是否满足并网条件, 确认 网功能。

并网。
5 结语
( 2 ) 主干网线路故障 S5 。主干网线路发生故
障 S5 , 线路纵差保护动作跳开 E2 , F1 , 如果可以 ( 1 ) 分布式电源接入钻石型配电网的电源总
实现区域供电自平衡, 则无需更多动作; 当系统失 容量不宜超过 24MW , 次干网单个环网柜允许接
稳时, 应考虑安排故障解列动作, 切除分布式电源 入的电源容量不宜超过 8MW 。
联络线, 此时母线无压, 开关站 F 的分布式配电 ( 2 ) 在主干网线路中均设置了纵差保护, 对主
保护自愈装置在已充电并且母线无压的情况下收 干线路故障具有绝对选择性。差动原理的保护定
到自愈启动令后合开关 F2 , 恢复供电, 检测分布 值不会受到保护间配合的影响, 可以采用较低的
