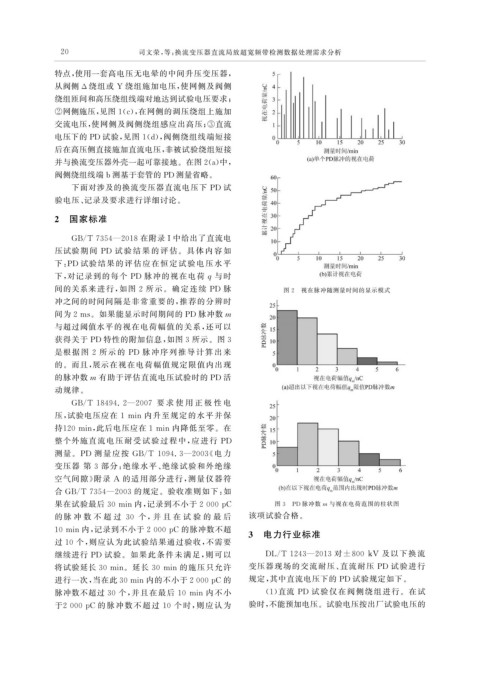

2 0 司文荣, 等: 换流变压器直流局放超宽频带检测数据处理需求分析

特点, 使用一套高电压无电晕的中间升压变压器,
从阀侧 Δ 绕组或 Y 绕组施加电压, 使网侧及阀侧
绕组匝间和高压绕组线端对地达到试验电压要求;
②网侧施压, 见图1 ( c ), 在网侧的调压绕组上施加
交流电压, 使网侧及阀侧绕组感应出高压; ③直流
电压下的 PD 试验, 见图 1 ( d ), 阀侧绕组线端短接
后在高压侧直接施加直流电压, 非被试验绕组短接

并与换流变压器外壳一起可靠接地。在图2 ( a ) 中,
阀侧绕组线端 b测基于套管的 PD 测量省略。
下面对涉及的换流变压器直流电压下 PD 试

验电压、 记录及要求进行详细讨论。
2 国家标准

GB / T7354 — 2018 在附录I中给出了直流电
压试验期 间 PD 试 验 结 果 的 评 估。具 体 内 容 如
下: PD 试验结果的 评估应在恒定试验电压水平
下, 对记录到的每个 PD 脉冲的视在电荷 q 与时
间的关系来进行, 如图 2 所示。确定连续 PD 脉 图 2 视在脉冲随测量时间的显示模式
冲之间的时间间隔是非常重要的, 推荐的分辨时
间为2ms 。如果能显示时间期间的 PD 脉冲数 m
与超过阈值水平的视在电荷幅值的关系, 还可以
获得关于 PD 特性的附加信息, 如图3 所示。图3
是根据图 2 所示的 PD 脉冲 序列推导计 算 出 来
的。而且, 展示在视在电荷幅值规定限值内出现
的脉冲数 m 有助于评估直流电压试验时的 PD 活
动规律。
GB / T18494.2 — 2007 要 求 使 用 正 极 性 电
压, 试验电压应在 1min 内升至规定的水平并保
持 120min , 此后电压应在 1min 内降低至零。在
整个外施直流电压耐受试验过 程中, 应进行 PD
测量。 PD 测量应按 GB / T1094.3 — 2003 《 电 力
变压器 第 3 部分: 绝缘水平、 绝缘试验和外绝缘
空气间隙》 附录 A 的适用部分进行, 测量仪器符
合 GB / T7354 — 2003 的规定。验收准则如下: 如
果在试验最后 30min内, 记录到不小于2000p C 图 3 PD 脉冲数 m 与视在电荷范围的柱状图
的脉 冲 数 不 超 过 30 个, 并 且 在 试 验 的 最 后 该项试验合格。
10min内, 记录到不小于2000p C 的脉冲数不超 3 电力行业标准
过 10 个, 则应认为此试验结果通过验收, 不需要
继续进行 PD 试验。如果此条件未满足, 则可以 DL / T1243 — 2013 对 ±800kV 及以下换流
将试验延长 30min 。延长 30min 的施压只允许 变压器现场的交流耐压、 直流耐压 PD 试验进行
进行一次, 当在此30min内的不小于2000p C 的 规定, 其中直流电压下的 PD 试验规定如下。
脉冲数不超过 30 个, 并且在最后 10min 内不小 ( 1 ) 直流 PD 试验仅在阀侧绕组进行。在试
于 2000p C 的 脉 冲数不超过 10 个时, 则应认为 验时, 不能预加电压。试验电压按出厂试验电压的
