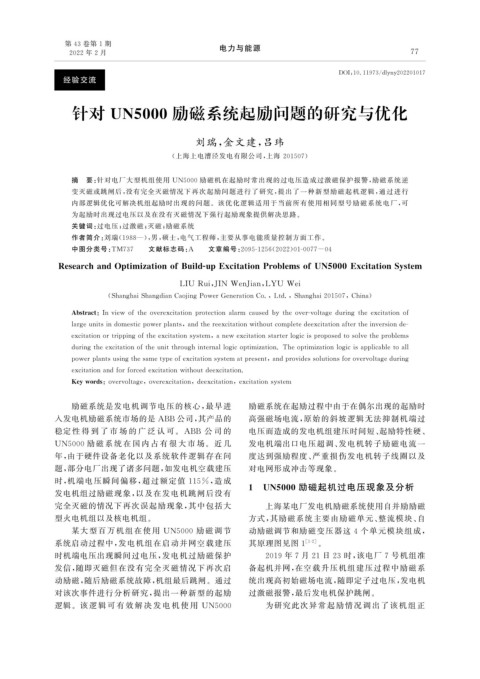

第 43 卷第 1 期                           电力与能源
                  2022 年 2 月                                                                          7
                                                                                                       7
                                                                                     DOI : 10.11973 / dl y n y 202201017
                 经验交流


                   针对       UN5000          励磁系统起励问题的研究与优化



                                                 刘瑞, 金文建, 吕玮

                                            ( 上海上电漕泾发电有限公司, 上海 201507 )

                   摘   要: 针对电厂大型机组使用 UN5000 励磁机在起励时常出现的过电压造成过激磁保护报警, 励磁系统逆
                   变灭磁或跳闸后, 没有完全灭磁情况下再次起励问题进行了研究, 提出了一种新型励磁起机逻辑, 通过进行
                   内部逻辑优化可解决机组起励时出现的问题。该优化逻辑适用于当前所有使用相同型号励磁系统电厂, 可
                   为起励时出现过电压以及在没有灭磁情况下强行起励现象提供解决思路。
                   关键词: 过电压; 过激磁; 灭磁; 励磁系统
                   作者简介: 刘瑞( 1988 —), 男, 硕士, 电气工程师, 主要从事电能质量控制方面工作。
                   中图分类号: TM737   文献标志码: A   文章编号: 2095-1256 ( 2022 ) 01-0077-04

               ResearchandO p timizationofBuild-u pExcitationProblemsofUN5000ExcitationS y stem

                                             LIU Rui , JIN WenJian , LYU Wei
                            ( Shan g haiShan g dianCao j in gPowerGenerationCo. , Ltd. , Shan g hai201507 , China )
                  Abstract : Inviewoftheoverexcitationp rotectionalarmcausedb ytheover-volta g edurin gtheexcitationof
                  lar g eunitsindomesticp ower p lants , andthereexcitationwithoutcom p letedeexcitationaftertheinversionde-
                  excitationortri pp in goftheexcitations y stem , anewexcitationstarterlo g icisp ro p osedtosolvethep roblems
                  durin g theexcitationoftheunitthrou g hinternallo g ico p timization.Theo p timizationlo g icisa pp licabletoall
                  p ower p lantsusin g thesamet yp eofexcitations y stemat p resent , andp rovidessolutionsforovervolta g edurin g
                  excitationandforforcedexcitationwithoutdeexcitation.
                  Ke ywords : overvolta g e , overexcitation , deexcitation , excitations y stem

                   励磁系统是发电机调节电压的核心, 最早进                        励磁系统在起励过程中由于在偶尔出现的起励时
              入发电机励磁系统市场的是 ABB 公司, 其产品的                        高强磁场电流, 原始的斜坡逻辑无法抑制机端过
              稳定 性 得 到 了 市 场 的 广 泛 认 可。 ABB 公 司 的              电压而造成的发电机组建压时间短、 起励特性硬、
              UN5000 励磁 系 统 在 国 内 占 有 很 大 市 场。 近 几             发电机端出口电压超调、 发电机转子励磁电流一
              年, 由于硬件设备老化以及系统软件逻辑存在问                           度达到强励程度、 严重损伤发电机转子线圈以及
              题, 部分电厂出现了诸多问题, 如发电机空载建压                         对电网形成冲击等现象。
              时, 机端电压瞬间偏移, 超过额定值 115% , 造成
              发电机组过励磁现象, 以及在发电机跳闸后没有                          1 UN5000 励磁起机过电压现象及分析
              完全灭磁的情况下再次误起励现象, 其中包括大                               上海某电厂发电机励磁系统使用自并励励磁
              型火电机组以及核电机组。                                     方式, 其励磁系统主要由励磁单元、 整流模块、 自
                   某大型百万机组在使用 UN5000 励磁 调 节                    动励磁调节和励磁变压器这 4 个单元模块组成,
              系统启动过程中, 发电机组在启动并网空载建压                           其原理图见图 1      [ 1-2 ] 。
              时机端电压出现瞬间过电压, 发电机过励磁保护                              2019 年 7 月 21 日 23 时, 该电厂 7 号机组准
              发信, 随即灭磁但在没有完全灭磁情况下再次启                           备起机并网, 在空载升压机组建压过程中励磁系
              动励磁, 随后励磁系统故障, 机组最后跳闸。通过                         统出现高初始磁场电流, 随即定子过电压, 发电机
              对该次事件进行分析研究, 提出一种新型的起励                           过激磁报警, 最后发电机保护跳闸。

              逻辑。该 逻 辑 可 有 效 解 决 发 电 机 使 用 UN5000                  为研究此次异常起励情况 调出了该 机 组 正
