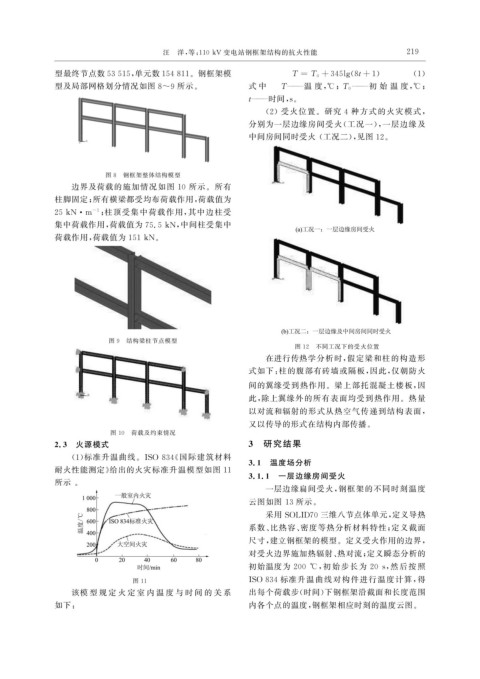

汪   洋, 等: 110kV 变电站钢框架结构的抗火性能                               2 9
                                                                                                      1
              型最终节点数53515 , 单元数154811 。钢框架模                              T =T 0 +345l g8t+1 )           ( 1 )
                                                                                        (
              型及局部网格划分情况如图 8~9 所示。                             式 中   T ———温 度, ℃ ; T 0  ———初 始 温 度, ℃ ;
                                                              t ———时间, s 。
                                                                   ( 2 )受火位置。研究 4 种方式的火灾模式,
                                                               分别为一层边缘房间受火( 工况一), 一层边缘及
                                                               中间房间同时受火 ( 工况二), 见图 12 。




                           图 8  钢框架整体结构模型
                   边界及荷载的施加情况如图 10 所示。所有
              柱脚固定; 所有横梁都受均布荷载作用, 荷载值为
                        -1 ; 柱顶受集中荷载作用, 其中边柱受
              25kN · m
              集中荷载作用, 荷载值为 75.5kN , 中间柱受集中
              荷载作用, 荷载值为 151kN 。














                            图 9  结构梁柱节点模型
                                                                          图 12  不同工况下的受火位置
                                                                   在进行传热学分析时, 假定梁和柱的构造形
                                                               式如下: 柱的腹部有砖墙或隔板, 因此, 仅朝防火
                                                               间的翼缘受到热作用。梁上部托混凝土楼板, 因
                                                               此, 除上翼缘外的所有表面均受到热作用。热量
                                                               以对流和辐射的形式从热空气传递到结构表面,

                                                               又以传导的形式在结构内部传播。
                            图 10  荷载及约束情况
              2.3  火源模式                                       3  研究结果
                   ( 1 ) 标准升温曲线。 ISO834 《 国际建筑材料
                                                              3.1  温度场分析
              耐火性能测定》 给出的火灾标准升温模型如图 11
                                                              3.1.1  一层边缘房间受火
              所示 。
                                                                   一层边缘扁间受火, 钢框架的不同时刻温度
                                                               云图如图 13 所示。
                                                                   采用 SOLID70 三维八节点体单元, 定义导热
                                                               系数、 比热容、 密度等热分析材料特性; 定义截面

                                                               尺寸, 建立钢框架的模型。定义受火作用的边界,
                                                               对受火边界施加热辐射、 热对流; 定义瞬态分析的
                                                               初始温度为 200 ℃ , 初始步长为 20s , 然后按照
                                                              ISO834 标准升温曲线对构件进行温度计算, 得
                                  图 11
                   该模 型 规 定 火 定 室 内 温 度 与 时 间 的 关 系            出每个荷载步( 时间) 下钢框架沿截面和长度范围

              如下:                                              内各个点的温度, 钢框架相应时刻的温度云图。
