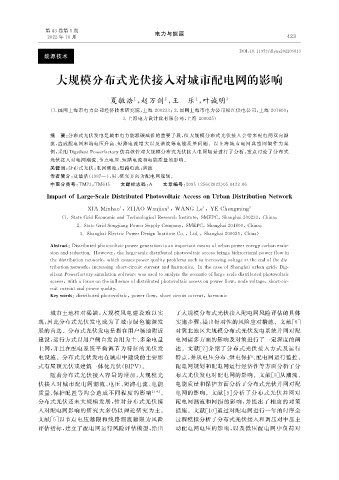

第 43 卷第 5 期 电力与能源
2022 年 10 月 4 3
2
DOI : 10.11973 / dl y n y 202205013
能源技术

大规模分布式光伏接入对城市配电网的影响

夏敏浩 , 赵万剑 , 王 乐 , 叶诚明 3
1
2
1
( 1. 国网上海市电力公司经济技术研究院, 上海 200233 ; 2. 国网上海市电力公司松江供电公司, 上海 201600 ;
3. 上海电力设计院有限公司, 上海 200025 )

摘 要: 分布式光伏发电是城市电力能源碳减排的重要手段, 但大规模分布式光伏接入会带来配电网双向潮
流, 造成配电网末端电压升高、 短路电流增大以及谐波等电能质量问题。以上海 城 市 电 网 典 型 网 架 作 为 案
例, 采用 Di g silentPowerfactor y 仿真软件对大规模分布式光伏接入电网场景进行了分析, 重点讨论了分布式
光伏接入对电网潮流、 节点电压、 短路电流和电能质量的影响。
关键词: 分布式光伏; 电网潮流; 短路电流; 谐波
作者简介: 夏敏浩( 1987 —), 男, 研究方向为配电网规划。
中图分类号: TM73 ; TM615 文献标志码: A 文章编号: 2095-1256 ( 2022 ) 05-0423-06
Im p actofLar g e-ScaleDistributedPhotovoltaicAccessonUrbanDistributionNetwork

1 2 1 3
XIA Minhao , ZHAO Wan j ian , WANGLe , YEChen g min g
( 1.StateGridEconomicandTechnolo g icalResearchInstitute , SMEPC , Shan g hai200233 , China ;
2.StateGridSon gj ian gPowerSu pp l yCom p an y , SMEPC , Shan g hai201600 , China ;
3.Shan g haiElectricPowerDesi g nInstituteCo. , Ltd. , Shan g hai200025 , China )

Abstract : Distributedp hotovoltaic p ower g enerationisanim p ortantmeansofurbanp owerener gy carbonemis-
sionandreduction.However , thelar g e-scaledistributedp hotovoltaicaccessbrin g sbidirectional p owerflowin
thedistributionnetwork , whichcauses p ower q ualit yp roblemssuchasincreasin g volta g eattheendofthedis-
tributionnetwork , increasin gshort-circuitcurrentandharmonics.InthecaseofShan g haiurbang rid , Di g -
si1entPowerfactor y simulationsoftwarewasusedtoanal y zethescenariooflar g e-scaledistributedp hotovoltaic
access , withafoucsontheinfluenceofdistributedp hotovoltaicaccessonp owerflow , nodevolta g e , short-cir-
cuitcurrentandp ower q ualit y .
Ke ywords : distributedp hotovoltaic , p owerflow , shortcircuitcurrent , harmonic

城市土地相对稀缺, 大规模风电建设难以实 了大规模分布式光伏接入配电网风险评估的具体
现, 因此分布式光伏发电成为了城市绿色能源发 实施步骤, 提出针对性的风险应对措施。文献[ 6 ]
展的首选。分布式光伏发电是指在用户场地附近 对冀北地区大规模分布式光伏发电系统并网对配
建设, 运行方式以用户侧自发自用为主、 多余电量 电网诸多方面的影响及对策进行了一定深度的阐
上网, 并且在配电系统平衡调节为特征的光伏发 述。文献[ 7 ] 介绍了分布式光伏接入方式及运行
电设施。分布式光伏发电在城市中建设的主要形 特点, 并从电压分布、 继电保护、 配电网运行监控、
式有屋顶光伏或建筑一体化光伏( BIPV )。 配电网规划和配电网运行经济性等方面分析了分
随着分布式光伏接入容量的增加, 大规模光 布式光伏发电对配电网的影响。文献[ 8 ] 从潮流、
伏接入对城市配电网潮流、 电压、 短路电流、 电能 电能质量和保护方面分析了分布式光伏并网对配
质量、 保护配置等均会造成不同程度的影响 [ 1-4 ] 。 电网的影响。文献[ 9 ] 分析了分布式光伏并网对
分布式光伏还未大规模发展, 针对分布式光伏接 配电网潮流和网损的影响, 并提出了相应的对策

入对配电网影响的研究大多仍以理论研究为主。 措施。文献[ 10 ] 通过对配电网进行一年的时序全
文献[ 5 ] 以节点电压越限和线路潮流越限为风险 过程模拟分析了分布式光伏接入和调压对中压主
评估指标, 建立了配电网运行风险评估模型, 给出 动配电网电压的影响, 以及低压配电网中负荷对
