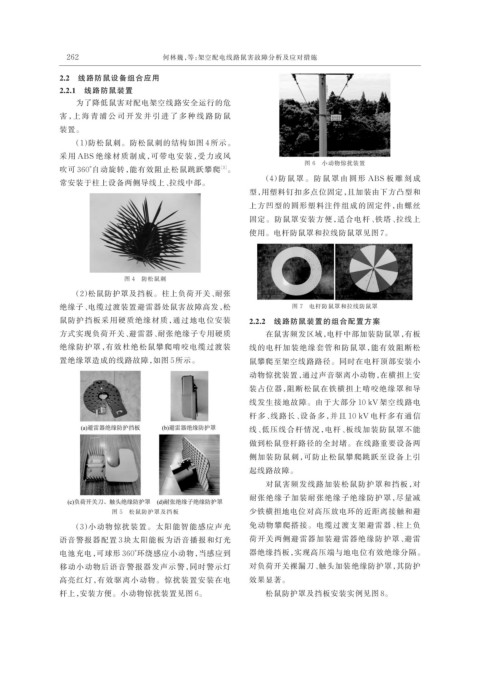

Page 68 - 电力与能源2023年第三期

262 何林巍，等：架空配电线路鼠害故障分析及应对措施

2.2 线路防鼠设备组合应用
2.2.1 线路防鼠装置
为了降低鼠害对配电架空线路安全运行的危
害 ，上 海 青 浦 公 司 开 发 并 引 进 了 多 种 线 路 防 鼠
装置。
（1）防松鼠刺。防松鼠刺的结构如图 4 所示。
采用 ABS 绝缘材质制成，可带电安装，受力或风
图 6 小动物惊扰装置
吹可 360°自动旋转，能有效阻止松鼠跳跃攀爬 。
［3］
（4）防 鼠 罩 。 防 鼠 罩 由 圆 形 ABS 板 雕 刻 成
常安装于柱上设备两侧导线上、拉线中部。
型，用塑料钉扣多点位固定，且加装由下方凸型和
上方凹型的圆形塑料注件组成的固定件，由螺丝
固定。防鼠罩安装方便，适合电杆、铁塔、拉线上
使用。电杆防鼠罩和拉线防鼠罩见图 7。

图 4 防松鼠刺
（2）松鼠防护罩及挡板。柱上负荷开关、耐张
绝缘子、电缆过渡装置避雷器处鼠害故障高发，松 图 7 电杆防鼠罩和拉线防鼠罩
鼠防护挡板采用硬质绝缘材质，通过地电位安装 2.2.2 线路防鼠装置的组合配置方案

方式实现负荷开关、避雷器、耐张绝缘子专用硬质 在鼠害频发区域，电杆中部加装防鼠罩，有板
绝缘防护罩，有效杜绝松鼠攀爬啃咬电缆过渡装 线的电杆加装绝缘套管和防鼠罩，能有效阻断松
置绝缘罩造成的线路故障，如图 5 所示。 鼠攀爬至架空线路路径。同时在电杆顶部安装小
动物惊扰装置，通过声音驱离小动物，在横担上安
装占位器，阻断松鼠在铁横担上啃咬绝缘罩和导

线发生接地故障。由于大部分 10 kV 架空线路电
杆多、线路长、设备多，并且 10 kV 电杆多有通信
线、低压线合杆情况，电杆、板线加装防鼠罩不能
做到松鼠登杆路径的全封堵。在线路重要设备两
侧加装防鼠刺，可防止松鼠攀爬跳跃至设备上引
起线路故障。

对鼠害频发线路加装松鼠防护罩和挡板，对
耐张绝缘子加装耐张绝缘子绝缘防护罩，尽量减
图 5 松鼠防护罩及挡板 少铁横担地电位对高压放电环的近距离接触和避
（3）小动物惊扰装置。太阳能智能感应声光 免动物攀爬搭接。电缆过渡支架避雷器、柱上负

语音警报器配置 3 块太阳能板为语音播报和灯光 荷开关两侧避雷器加装避雷器绝缘防护罩、避雷
电池充电，可球形 360°环绕感应小动物，当感应到 器绝缘挡板，实现高压端与地电位有效绝缘分隔。
移动小动物后语音警报器发声示警，同时警示灯 对负荷开关裸漏刀、触头加装绝缘防护罩，其防护
高亮红灯，有效驱离小动物。惊扰装置安装在电 效果显著。
杆上，安装方便。小动物惊扰装置见图 6。 松鼠防护罩及挡板安装实例见图 8。
