266 秦佳鸣，等：500 kV 地下变电站主变压器扩容工程新老设备衔接工作难点分析

入 3 号主变压器的循环水泵，再经循环泵升压后进 关启动 220 kV 一/三分段、220 kV 二/四分段失灵
入 4，5号主变压器，从而保证 4，5号主变压器的冷却 回路试验，由于 220 kV 一/二母线上出线均在运
水正常运行，临时水冷系统见图 2。 行，一旦误出口，将导致 220 kV 系统全停。
2.2.2 运维措施 3.2 母差改造注意事项
在临时管道接入期间，运维人员需定时检查 3.2.1 工程措施

3 区循环水泵，出水、进水温度、流量、压力等工况， 220 kV 母差保护改造涉及间隔较多，旧的母
确保各连接点无漏水或异常现象。同时，要时刻 差保护与各 220 kV 间隔电气联系回路比较复杂，
监视 4，5 号主变压器的油温情况，确保临时水冷 改造风险极大，改造前一定要勘察清楚现场，安全
系统有效，保证全站运行设备正常运行。 隔离措施要做到位。在调试过程中，通过母差轮
停的方式保证 220 kV 一/二母线始终有单台母线
3 母差改造注意事项
保护，确保设备安全运行。在整个工程进行过程

［4］
本期工程扩建 220 kV 五段、六段母线及相应 中，必须保证旧母差保护的正常运行 。
间隔，并将一期预留的 220 kV 三/五分段和四/六 在调试过程中，同时进行 GIS 耐压试验，出现
分段间隔安装完善；由于原 220 kV 三/四母线第一 多工种交叉作业，应避免相互影响，耐压试验时不
套及第二套母差保护装置不具备接入四个母线分 得操作一次设备。
段间隔（220 kV 一/三、二/四、三/五、四/六分段）的 将两套母差改造的进度以时间表形式列出，
条件，因此需停役 220 kV 三、四母线，进行保护装 保证改造过程中相关试验均能按时准确完成，确

置调换，更换 220 kV 三/四母线两套母差保护。 保保护的正确性。
3.1 母差改造难点 3.2.2 运维措施
由于需验证新母差相关保护正确性，保护调 针对母差改造期间电网接线薄弱问题，运维
换期间将静安站 220 kV 三母和四母同停，期间静 人员每日多次对单回路电源线进行特巡，以保证
安站 220 kV 系统仅靠 1 条 500 kV 单回路供电，一 全站运行设备相对稳定运行。在作业期间，运维

旦发生跳闸，将造成静安站 220 kV 系统全停，引 人员应时刻注意自动化后台信号，一旦出现运行
起终端 5 座 220 kV 变电站“N−1”运行，1 座“N− 母线保护装置相关异常信号，应立即停工，查明原
2”运行，静安站 110 kV 及 35 kV 系统全部仅靠 1 因并复归后方可继续工作。
条 220 kV 单回路供电，接线极其薄弱。 母线保护集中了变电站内多个间隔的电流采

220 kV 一/二 母 线的母 差 保 护 配 合 220 kV 样及跳闸、失灵回路，即使母线保护退出运行，依
［5］
三/四母线的母差保护装置调换工作，需完成相 然存在误动二次回路的风险 。运维人员在许可

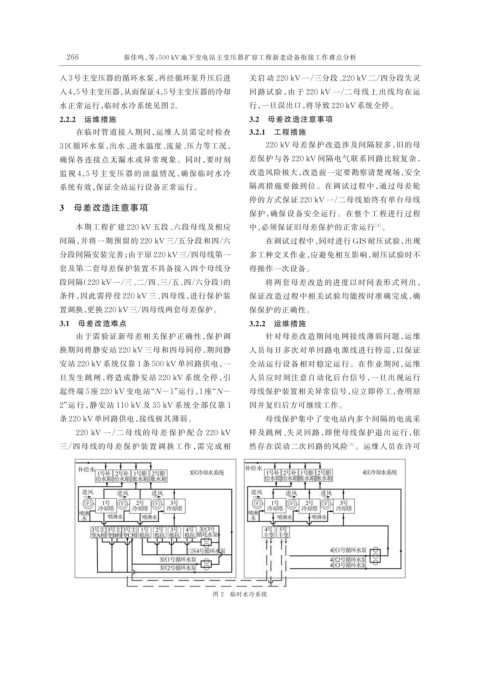

图 2 临时水冷系统
