Page 122 - 电力与能源2023年第四期

428 张晴涛，等：一种麦克风阵列式声波成像定位仪在 10 kV 架空线路上的应用

运行人员快速进行精确定位，以最快的速度精确
地将隐患或故障点找出。
（2）在线路发生接地故障（含间歇性接地故
障），故障指示无法研判故障区间或者在研判区间
内不能从外观上定位出设备缺陷点时，可应用麦
克风阵列式声波成像定位仪寻找肉眼难以察觉的

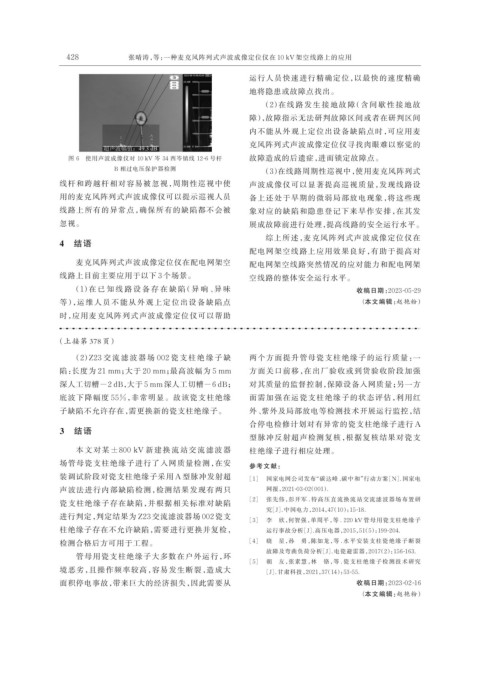

图 6 使用声波成像仪对 10 kV 岑 34 西岑镇线 12-6 号杆 故障造成的后遗症，进而锁定故障点。
B 相过电压保护器检测 （3）在线路周期性巡视中，使用麦克风阵列式

线杆和跨越杆相对容易被忽视，周期性巡视中使 声波成像仪可以显著提高巡视质量，发现线路设
用的麦克风阵列式声波成像仪可以提示巡视人员 备上还处于早期的微弱局部放电现象，将这些现
线路上所有的异常点，确保所有的缺陷都不会被 象对应的缺陷和隐患登记下来早作安排，在其发
忽视。 展成故障前进行处理，提高线路的安全运行水平。
综上所述，麦克风阵列式声波成像定位仪在
4 结语
配电网架空线路上应用效果良好，有助于提高对
麦克风阵列式声波成像定位仪在配电网架空 配电网架空线路突然情况的应对能力和配电网架
线路上目前主要应用于以下 3 个场景。 空线路的整体安全运行水平。

（1）在 已 知 线 路 设 备 存 在 缺 陷（异 响 、异 味 收稿日期：2023-05-29
等），运维人员不能从外观上定位出设备缺陷点 (本文编辑：赵艳粉）
时，应用麦克风阵列式声波成像定位仪可以帮助

（上接第 378 页）
（2）Z23 交 流 滤 波 器 场 002 瓷 支 柱 绝 缘 子 缺 两个方面提升管母瓷支柱绝缘子的运行质量：一

陷：长度为 21 mm；大于 20 mm；最高波幅为 5 mm 方面关口前移，在出厂验收或到货验收阶段加强
深人工切糟−2 dB，大于 5 mm 深人工切糟−6 dB； 对其质量的监督控制，保障设备入网质量；另一方
底波下降幅度 55%，非常明显。故该瓷支柱绝缘 面需加强在运瓷支柱绝缘子的状态评估，利用红
子缺陷不允许存在，需更换新的瓷支柱绝缘子。 外、紫外及局部放电等检测技术开展运行监控，结
合停电检修计划对有异常的瓷支柱绝缘子进行 A
3 结语
型脉冲反射超声检测复核，根据复核结果对瓷支
本文对某±800 kV 新建换流站交流滤波器 柱绝缘子进行相应处理。
场管母瓷支柱绝缘子进行了入网质量检测，在安 参考文献：
装调试阶段对瓷支柱绝缘子采用 A 型脉冲发射超 ［1］ 国家电网公司发布“碳达峰、碳中和”行动方案［N］ 国家电
.
声波法进行内部缺陷检测，检测结果发现有两只 网报，2021-03-02（001） .
瓷支柱绝缘子存在缺陷，并根据相关标准对缺陷 ［2］ 张先伟，彭开军 . 特高压直流换流站交流滤波器场布置研
究［J］ 中国电力，2014，47（10）：15-18.
.
进行判定，判定结果为 Z23 交流滤波器场 002 瓷支
［3］ 李 欣，何智强，单周平，等 . 220 kV 管母用瓷支柱绝缘子
柱绝缘子存在不允许缺陷，需要进行更换并复检， 运行事故分析［J］ 高压电器，2015，51（5）：199-204.
.
检测合格后方可用于工程。 ［4］ 晓 星，孙 勇，陈如龙，等 . 水平安装支柱瓷绝缘子断裂
.
故障及弯曲负荷分析［J］ 电瓷避雷器，2017（2）：156-163.
管母用瓷支柱绝缘子大多数在户外运行，环
［5］ 朝 友，张素慧，林 铬，等 . 瓷支柱绝缘子检测技术研究
境恶劣，且操作频率较高，容易发生断裂，造成大 ［J］ 甘肃科技，2021，37（14）：53-55.
.
面积停电事故，带来巨大的经济损失，因此需要从 收稿日期：2023-02-16
(本文编辑：赵艳粉）
