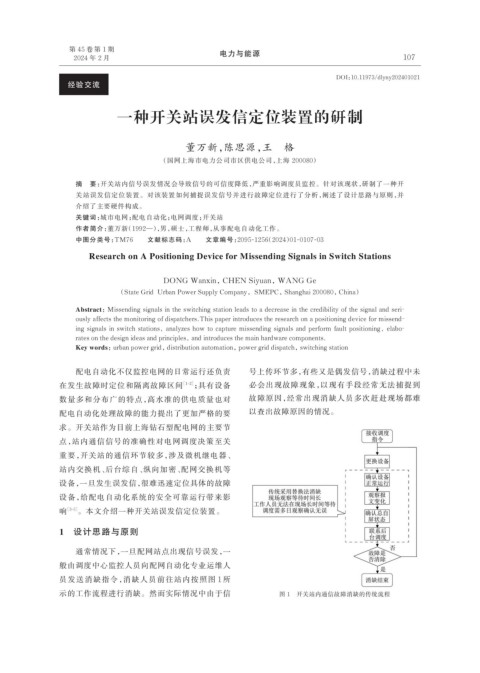

第 45 卷 第 1 期 电力与能源
2024 年 2 月 107

DOI：10.11973/dlyny202401021
经验交流

一种开关站误发信定位装置的研制

董万新，陈思源，王 格
（国网上海市电力公司市区供电公司，上海 200080）

摘 要：开关站内信号误发情况会导致信号的可信度降低，严重影响调度员监控。针对该现状，研制了一种开
关站误发信定位装置。对该装置如何捕捉误发信号并进行故障定位进行了分析，阐述了设计思路与原则，并
介绍了主要硬件构成。
关键词：城市电网；配电自动化；电网调度；开关站
作者简介：董万新（1992—），男，硕士，工程师，从事配电自动化工作。
中图分类号：TM76 文献标志码：A 文章编号：2095-1256（2024）01-0107-03
Research on A Positioning Device for Missending Signals in Switch Stations

DONG Wanxin，CHEN Siyuan，WANG Ge

（State Grid Urban Power Supply Company， SMEPC，Shanghai 200080，China）

Abstract：Missending signals in the switching station leads to a decrease in the credibility of the signal and seri⁃
ously affects the monitoring of dispatchers.This paper introduces the research on a positioning device for missend⁃
ing signals in switch stations, analyzes how to capture missending signals and perform fault positioning, elabo⁃
rates on the design ideas and principles, and introduces the main hardware components.

Key words：urban power grid，distribution automation，power grid dispatch，switching station

配电自动化不仅监控电网的日常运行还负责 号上传环节多，有些又是偶发信号，消缺过程中未
在发生故障时定位和隔离故障区间 ［1-2］ ；具有设备 必会出现故障现象，以现有手段经常无法捕捉到
数量多和分布广的特点，高水准的供电质量也对 故障原因，经常出现消缺人员多次赶赴现场都难
配电自动化处理故障的能力提出了更加严格的要 以查出故障原因的情况。

求。开关站作为目前上海钻石型配电网的主要节
点，站内通信信号的准确性对电网调度决策至关
重要，开关站的通信环节较多，涉及微机继电器、
站内交换机、后台综自、纵向加密、配网交换机等
设备，一旦发生误发信，很难迅速定位具体的故障

设备，给配电自动化系统的安全可靠运行带来影
响 ［3-5］ 。本文介绍一种开关站误发信定位装置。

1 设计思路与原则

通常情况下，一旦配网站点出现信号误发，一

般由调度中心监控人员向配网自动化专业运维人
员发送消缺指令，消缺人员前往站内按照图 1 所
示的工作流程进行消缺。然而实际情况中由于信 图 1 开关站内通信故障消缺的传统流程
