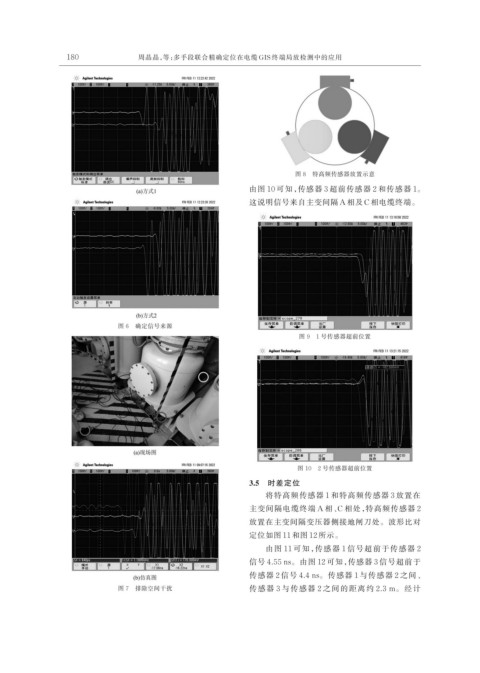

180 周晶晶，等：多手段联合精确定位在电缆 GIS 终端局放检测中的应用
图 8 特高频传感器放置示意
由图 10 可知，传感器 3 超前传感器 2 和传感器 1。
这说明信号来自主变间隔 A 相及 C 相电缆终端。
图 6 确定信号来源
图 9 1 号传感器超前位置
图 10 2 号传感器超前位置
3.5 时差定位
将特高频传感器 1 和特高频传感器 3 放置在
主变间隔电缆终端 A 相、C 相处，特高频传感器 2
放置在主变间隔变压器侧接地闸刀处。波形比对
定位如图 11 和图 12 所示。
由图 11 可知，传感器 1 信号超前于传感器 2
信号 4.55 ns。由图 12 可知，传感器 3 信号超前于
传感器 2 信号 4.4 ns。传感器 1 与传感器 2 之间、
图 7 排除空间干扰 传感器 3 与传感器 2 之间的距离约 2.3 m。经计
