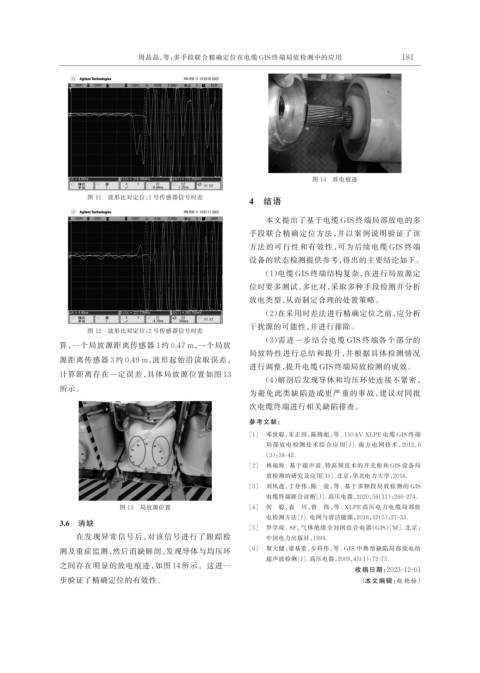

周晶晶,等:多手段联合精确定位在电缆 GIS 终端局放检测中的应用                                   181

















                                                                                 图 14 放电痕迹

                       图 11 波形比对定位:1 号传感器信号时差
                                                                 4 结语
                                                                     本文提出了基于电缆 GIS 终端局部放电的多

                                                                 手段联合精确定位方法,并以案例说明验证了该
                                                                 方法的可行性和有效性,可为后续电缆 GIS 终端
                                                                 设备的状态检测提供参考,得出的主要结论如下。
                                                                    (1)电缆 GIS 终端结构复杂,在进行局放源定
                                                                 位时要多测试,多比对,采取多种手段检测并分析
                                                                 放电类型,从而制定合理的处置策略。
                                                                    (2)在采用时差法进行精确定位之前,应分析

                                                                 干扰源的可能性,并进行排除。
                       图 12 波形比对定位:2 号传感器信号时差
                                                                    (3)需进一步结合电缆 GIS 终端各个部分的
                算,一个局放源距离传感器 1 约 0.47 m,一个局放
                                                                 局放特性进行总结和提升,并根据具体检测情况
                源距离传感器 3 约 0.49 m,波形起始沿读取误差,
                                                                 进行调整,提升电缆 GIS 终端局放检测的成效。
                计算距离存在一定误差,具体局放源位置如图 13
                                                                    (4)解剖后发现导体和均压环处连接不紧密,
                所示。
                                                                 为避免此类缺陷造成更严重的事故,建议对同批
                                                                 次电缆终端进行相关缺陷排查。

                                                                 参考文献:
                                                                [1]  邓世聪,朱正国,陈腾彪,等 . 110 kV XLPE 电缆 GIS 终端
                                                                                            .
                                                                     局部放电检测技术综合应用[J] 南方电网技术,2012,6
                                                                    (3):38-42.
                                                                [2]  林福海 . 基于超声波、特高频技术的开关柜和 GIS 设备局
                                                                     放检测的研究及应用[D] 北京:华北电力大学,2018.
                                                                                      .
                                                                [3]  刘凤莲,丁登伟,陈  凌,等 . 基于多频段局放检测的 GIS
                                                                     电缆终端联合诊断[J] 高压电器,2020,56(11):266-274.
                                                                                    .
                               图 13 局放源位置                       [4]  何  聪,袁  川,曾  伟,等 . XLPE 高压电力电缆局部放
                                                                               .
                                                                     电检测方法[J] 电网与清洁能源,2016,32(5):27-33.
                3.6 消缺
                                                                [5]  罗学琛 . SF 6  气体绝缘全封闭组合电器(GIS)[M]. 北京:
                    在发现异常信号后,对该信号进行了跟踪检                              中国电力出版社,1999.
                测及重症监测,然后消缺解剖,发现导体与均压环                          [6]  黎大健,梁基重,步科伟,等 . GIS 中典型缺陷局部放电的
                                                                     超声波检测[J] 高压电器,2009,45(1):72-75.
                                                                               .
                之间存在明显的放电痕迹,如图 14 所示。这进一
                                                                                            收稿日期:2023-12-01
                步验证了精确定位的有效性。                                                                 (本文编辑:赵艳粉)
