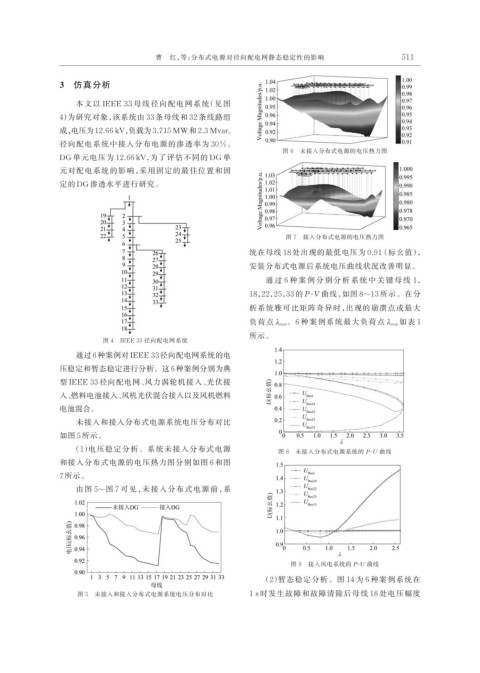

曹 红，等：分布式电源对径向配电网静态稳定性的影响 511

3 仿真分析

本文以 IEEE 33 母线径向配电网系统（见图
4）为研究对象，该系统由 33 条母线和 32 条线路组
成，电压为12.66 kV，负载为3.715 MW和2.3 Mvar。
径向配电系统中接入分布电源的渗透率为 30%。
图 6 未接入分布式电源的电压热力图
DG 单元电压为 12.66 kV，为了评估不同的 DG 单
元对配电系统的影响，采用固定的最佳位置和固
定的 DG 渗透水平进行研究。

图 7 接入分布式电源的电压热力图

统在母线 18 处出现的最低电压为 0.91 （标幺值），
安装分布式电源后系统电压曲线状况改善明显。
通过 6 种案例分别分析系统中关键母线 1，
18，22，25，33 的 P-V 曲线，如图 8~13 所示。在分
析系统雅可比矩阵奇异时，出现的崩溃点或最大

负荷点 λ max。6 种案例系统最大负荷点 λ max 如表 1
所示。
图 4 IEEE 33 径向配电网系统
通过 6种案例对 IEEE 33径向配电网系统的电
压稳定和暂态稳定进行分析。这 6种案例分别为典
型 IEEE 33 径向配电网、风力涡轮机接入、光伏接
入、燃料电池接入、风机光伏混合接入以及风机燃料

电池混合。
未接入和接入分布式电源系统电压分布对比
如图 5 所示。
（1）电压稳定分析。系统未接入分布式电源 图 8 未接入分布式电源系统的 P-U 曲线
和接入分布式电源的电压热力图分别如图 6 和图
7 所示。
由图 5~图 7 可见，未接入分布式电源前，系

图 9 接入风电系统的 P-U 曲线
（2）暂态稳定分析。图 14 为 6 种案例系统在
图 5 未接入和接入分布式电源系统电压分布对比 1 s 时发生故障和故障清除后母线 18 处电压幅度
