Page 129 - 2022'中国无损检测年度报告

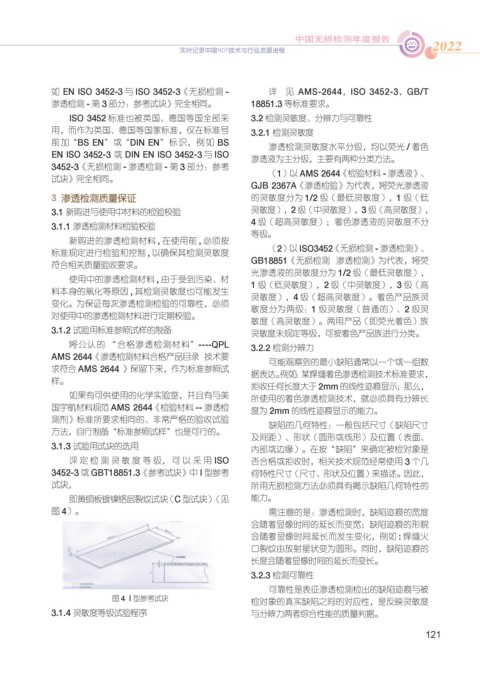

P. 129
⚥㕂偽䰀唬崵䎃䏞䫣デ ⚥㕂偽䰀唬崵䎃䏞䫣デ
2022
20222 ࠛ௨ចय़ˮڥQGWખ˘ᛸˡԾࡰᤠቅ ࠛ௨ចय़ˮڥQGWખ˘ᛸˡԾࡰᤠቅ 2 2
2
如 EN ISO 3452-3 与 ISO 3452-3《无损检测 - 详 见 AMS-2644，ISO 3452-3，GB/T
渗透检测 - 第 3 部分：参考试块》完全相同。 18851.3 等标准要求。
ISO 3452 标准也被英国、德国等国全部采 3.2 检测灵敏度、分辨力与可靠性
用，而作为英国、德国等国家标准，仅在标准号 3.2.1 检测灵敏度
前 加“BS EN” 或“DIN EN” 标 识， 例 如 BS 渗透检测灵敏度水平分级，均以荧光 / 着色
EN ISO 3452-3 或 DIN EN ISO 3452-3 与 ISO 渗透液为主分级，主要有两种分类方法。
3452-3《无损检测 - 渗透检测 - 第 3 部分：参考
（1）以 AMS 2644《检验材料 - 渗透液》、
试块》完全相同。
GJB 2367A《渗透检验》为代表，将荧光渗透液
3 渗透检测质量保证 的灵敏度分为 1/2 级（最低灵敏度），1 级（低
3.1 新购进与使用中材料的检验校验 灵敏度），2 级（中灵敏度），3 级（高灵敏度），
4 级（超高灵敏度）；着色渗透液的灵敏度不分
3.1.1 渗透检测材料检验校验
等级。
新购进的渗透检测材料 , 在使用前 , 必须按
标准规定进行检验和控制 , 以确保其检测灵敏度 （2）以 ISO3452《无损检测 - 渗透检测》、
符合相关质量验收要求。 GB18851《无损检测 渗透检测》为代表，将荧
光渗透液的灵敏度分为 1/2 级（最低灵敏度），
使用中的渗透检测材料 , 由于受到污 、材
1 级（低灵敏度），2 级（中灵敏度），3 级（高
料本身的氧化等原因 , 其检测灵敏度也可能发生
灵敏度），4 级（超高灵敏度）。着色产品族灵
变化。为保证每次渗透检测检验的可靠性，必须
敏度分为两级：1 级灵敏度（普通的）、2 级灵
对使用中的渗透检测材料进行定期校验。
敏度（高灵敏度）。两用产品（即荧光着色）族
3.1.2 试验用标准参照试样的制备 灵敏度未规定等级，可按着色产品族进行分类。
将公认的 “合格渗透检测材料”----QPL 3.2.2 检测分辨力
AMS 2644《渗透检测材料合格产品目录 技术要 可能观察到的最小缺陷通常以一个或一组数
求符合 AMS 2644 》保留下来，作为标准参照试
据表达。例如：某焊缝着色渗透检测技术标准要求，
样。
拒收任何长度大于 2mm 的线性迹痕显示；那么，
如果有可供使用的化学实验室，并且有与美 所使用的着色渗透检测技术，就必须具有分辨长
国宇航材料规范 AMS 2644《检验材料 -- 渗透检 度为 2mm 的线性迹痕显示的能力。
测剂》标准所要求相同的、非常严格的验收试验
缺陷的几何特性：一般包括尺寸（缺陷尺寸
方法，自行制备“标准参照试样”也是可行的。
及间距）、形状（圆形或线形）及位置（表面、
3.1.3 试验用试块的选用 内部或边缘）。在按“缺陷”来确定被检对象是
评 定 检 测 灵 敏 度 等 级， 可 以 采 用 ISO 否合格或拒收时，相关技术规范经常使用 3 个几
3452-3 或 GBT18851.3《参考试块》中 I 型参考 何特性尺寸（尺寸、形状及位置）来描述。因此，
试块， 所用无损检测方法必须具有揭示缺陷几何特性的
即黄铜板镀镍铬层裂纹试块（C 型试块）（见 能力。
图 4）。 需注意的是：渗透检测时，缺陷迹痕的宽度
会随着显像时间的延长而变宽；缺陷迹痕的形貌
会随着显像时间延长而发生变化，例如 : 焊缝火
口裂纹由放射星状变为圆形。同时，缺陷迹痕的
长度会随着显像时间的延长而变长。
3.2.3 检测可靠性
可靠性是表征渗透检测检出的缺陷迹痕与被
图 4 I 型参考试块
检对象的真实缺陷之间的对应性，是反映灵敏度
3.1.4 灵敏度等级试验程序 与分辨力两者综合性能的质量判据。
121
