李 展, 等: 某新建火电机组低压缸零切除控制策略分析及设计 2 1
2

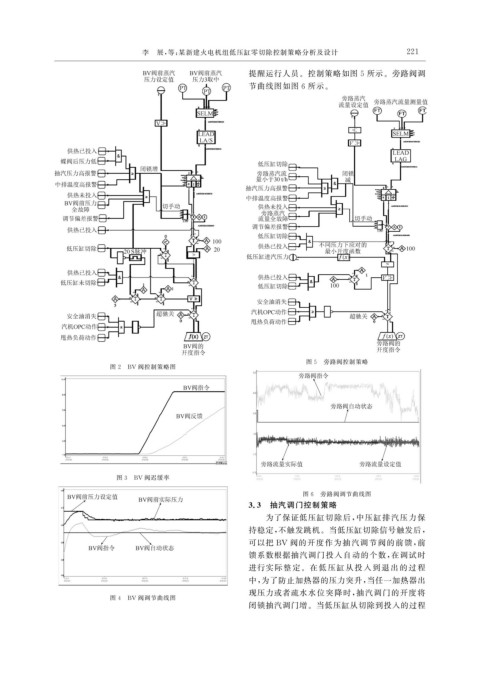

提醒运行人员。控制策略如图 5 所示。旁路阀调
节曲线图如图 6 所示。

图 5 旁路阀控制策略
图 2 BV 阀控制策略图

图 3 BV 阀迟缓率
图 6 旁路阀调节曲线图
3.3 抽汽调门控制策略
为了保证低压缸切除后, 中压缸排汽压力保
持稳定, 不触发跳机。当低压缸切除信号触发后,
可以把 BV 阀的开度作为抽汽调节阀的前馈, 前
馈系数根据抽汽调门投入自动的个数, 在调试时
进行实际整定。在低压缸从投入到退出的过程
中, 为了防止加热器的压力突升, 当任一加热器出
现压力或者疏水水位突降时, 抽汽调门的开度将
图 4 BV 阀调节曲线图
闭锁抽汽调门增。当低压缸从切除到投入的过程
