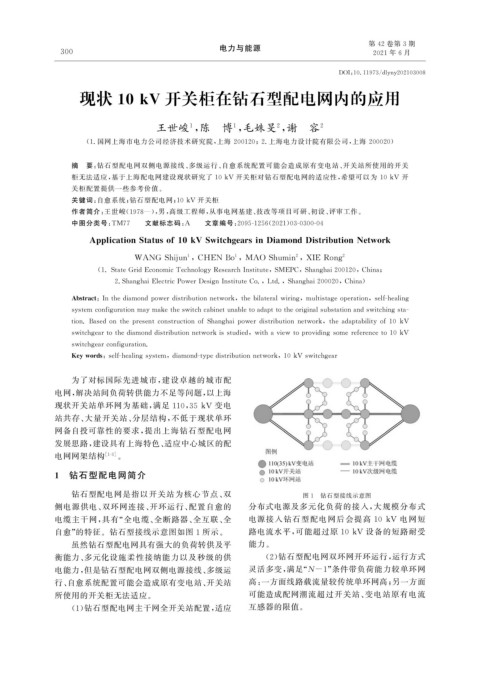

第 42 卷第 3 期
电力与能源
3 0 0 2021 年 6 月

DOI : 10.11973 / dl y n y 202103008

现状 10kV 开关柜在钻石型配电网内的应用

王世峻 , 陈 博 , 毛姝旻 , 谢 容 2
1
2
1
( 1. 国网上海市电力公司经济技术研究院, 上海 200120 ; 2. 上海电力设计院有限公司, 上海 200020 )
摘 要: 钻石型配电网双侧电源接线、 多级运行、 自愈系统配置可能会造成原有变电站、 开关站所使用的开关
柜无法适应, 基于上海配电网建设现状研究了 10kV 开关柜对钻石型配电网的适应性, 希望可以为 10kV 开
关柜配置提供一些参考价值。
关键词: 自愈系统; 钻石型配电网; 10kV 开关柜
作者简介: 王世峻( 1978 —), 男, 高级工程师, 从事电网基建、 技改等项目可研、 初设、 评审工作。
中图分类号: TM77 文献标志码: A 文章编号: 2095-1256 ( 2021 ) 03-0300-04

A pp licationStatusof10kVSwitch g earsinDiamondDistributionNetwork

1 1 2 2
WANGShi j un , CHENBo , MAOShumin , XIERon g
( 1.StateGridEconomicTechnolo gyResearchInstitute , SMEPC , Shan g hai200120 , China ;
2.Shan g haiElectricPowerDesi g nInstituteCo. , Ltd. , Shan g hai200020 , China )

Abstract : Inthediamondp owerdistributionnetwork , thebilateralwirin g , multista g eo p eration , self-healin g
s y stemconfi g urationma ymaketheswitchcabinetunabletoada p ttotheori g inalsubstationandswitchin g sta-
tion.Basedonthep resentconstructionofShan g haip owerdistributionnetwork , theada p tabilit yof10kV
switch g eartothediamonddistributionnetworkisstudied , withaviewtop rovidin gsomereferenceto10kV
switch g earconfi g uration.
Ke ywords : self-healin gs y stem , diamond-t yp edistributionnetwork , 10kVswitch g ear

为了对标国际先进城市, 建设卓越的城市配
电网, 解决站间负荷转供能力不足等问题, 以上海
现状开关站单环网为基础, 满足 110 , 35kV 变电
站共存、 大量开关站、 分层结构, 不低于现状单环
网备自投可靠性的要求, 提出上海钻石型配电网
发展思路, 建设具有上海特色、 适应中心城区的配
电网网架结构 [ 1-3 ] 。

1 钻石型配电网简介

钻石型配电网是指以开关站为核心节点、 双 图 1 钻石型接线示意图
侧电源供电、 双环网连接、 开环运行、 配置自愈的 分布式电源及多元化负荷的接入, 大规模分布式
电缆主干网, 具有“ 全电缆、 全断路器、 全互联、 全 电源接入钻石型配电网后会提高 10kV 电网短
自愈” 的特征。钻石型接线示意图如图 1 所示。 路电流水平, 可能超过原 10kV 设备的短路耐受
虽然钻石型配电网具有强大的负荷转供及平 能力。
衡能力、 多元化设施柔性接纳能力以及秒级的供 ( 2 ) 钻石型配电网双环网开环运行, 运行方式
电能力, 但是钻石型配电网双侧电源接线、 多级运 灵活多变, 满足“ N-1 ” 条件带负荷能力较单环网
行、 自愈系统配置可能会造成原有变电站、 开关站 高: 一方面线路载流量较传统单环网高; 另一方面
所使用的开关柜无法适应。 可能造成配网潮流超过开关站、 变电站原有电流
( 1 ) 钻石型配电网主干网全开关站配置, 适应 互感器的限值。
