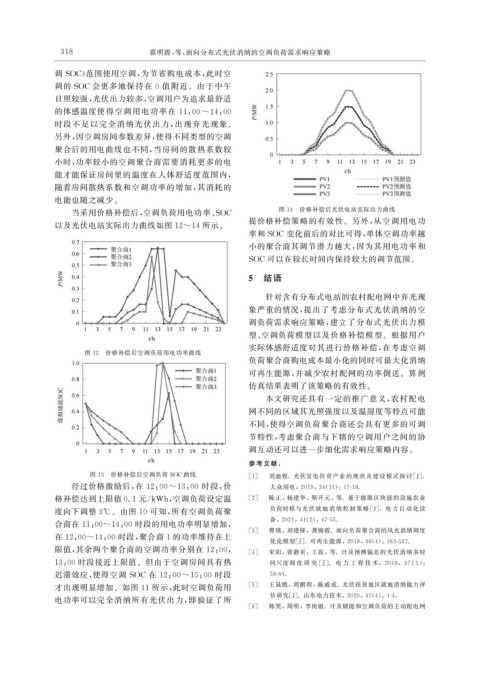

Page 56 - 电力与能源2021年第三期

3 1 8 霍明霞, 等: 面向分布式光伏消纳的空调负荷需求响应策略

调 SOC ) 范围使用空调, 为节省购电成本, 此时空
调的 SOC 会更多地保持在 0 值附近。由于中午
日照较强, 光伏出力较多, 空调用户为追求最舒适
的体感温度使得空调用电功率在 11 : 00~14 : 00
时段不足以完全消纳光伏出力, 出现弃光现象。
另外, 因空调房间参数差异, 使得不同类型的空调
聚合后的用电曲线也不同, 当房间的散热系数较
小时, 功率较小的空调聚合商需要消耗更多的电
能才能保证房间里的温度在人体舒适度范围内,
随着房间散热系数和空调功率的增加, 其消耗的
电能也随之减少。
图 14 价格补偿后光伏电站实际出力曲线
当采用价格补偿后, 空调负荷用电功率、 SOC
提价格补偿策略的有效性。另外, 从空调用电功
以及光伏电站实际出力曲线如图 12~14 所示。
率和 SOC 变化前后的对比可得, 单体空调功率越
小的聚合商其调节潜力越大, 因为其用电功率和
SOC 可以在较长时间内保持较大的调节范围。
5 结语

针对含有分布式电站的农村配电网中弃光现
象严重的情况, 提出了考虑分布式光伏消纳的空
调负荷需求响应策略, 建立了分布式光伏出力模
型、 空调负荷模型以及价格补偿模型。根据用户
实际体感舒适度对其进行价格补偿, 在考虑空调
图 12 价格补偿后空调负荷用电功率曲线
负荷聚合商购电成本最小化的同时可最大化消纳
可再生能源, 并减少农村配网的功率倒送。算例
仿真结果表明了该策略的有效性。
本文研究还具有一定的推广意义, 农村配电
网不同的区域其光照强度以及温湿度等特点可能
不同, 使得空调负荷聚合商还会具有更多的可调
节特性, 考虑聚合商与下辖的空调用户之间的协
调互动还可以进一步细化需求响应策略内容。
参考文献:
图 13 价格补偿后空调负荷 SOC 曲线 [ 1 ] 刘迪程 . 光伏发电扶贫产业的现状及建设模式探讨[ J ] .
经过价格激励后, 在 12 : 00~13 : 00 时段, 价 大众用电, 2019 , 34 ( 11 ): 17-18.
格补偿达到上限值0.1 元 / kWh , 空调负荷设定温 [ 2 ] 陈正,杨建华,靳开元,等 . 基于能源区块链的设施农业
度向下调整 3℃ 。由图 10 可知, 所有空调负荷聚 负荷时移与光 伏 就 地 消 纳 控 制 策 略[ J ] .电 力 自 动 化 设
备, 2021 , 41 ( 2 ): 47-55.
合商在 11 : 00~14 : 00 时段的用电功率明显增加,
[ 3 ] 曹瑛,刘建锋,龚锦霞 . 面向负荷聚合商的风光消纳调度
在 12 : 00~14 : 00 时段, 聚合商 1 的功率维持在上
优化模型[ J ] . 可再生能源, 2018 , 36 ( 4 ): 563-567.
限值, 其余两个聚合商的空调功率分别在 12 : 00 , [ 4 ] 宋阳,张静页,王磊,等 . 计及预测偏差的光伏消纳多时
13 : 00 时段接近上限值。但由于空调房间具有热 间尺度调 度 研 究 [ J ] . 电 力 工 程 技 术, 2018 , 37 ( 1 ):
迟滞效应, 使得空调 SOC 在 12 : 00~15 : 00 时段 58-64.
才出现明显增加。如图 11 所示, 此时空调负荷用 [ 5 ] 王晟嫣,周鹏程,陈威成 . 光伏扶贫地区就地消纳能力评
电功率可以完全消纳所有光伏出力, 即验证了所 估研究[ J ] . 山东电力技术, 2020 , 47 ( 4 ): 1-4.
[ 6 ] 韩笑,周明,李庚银 . 计及储能和空调负荷的主动配电网
