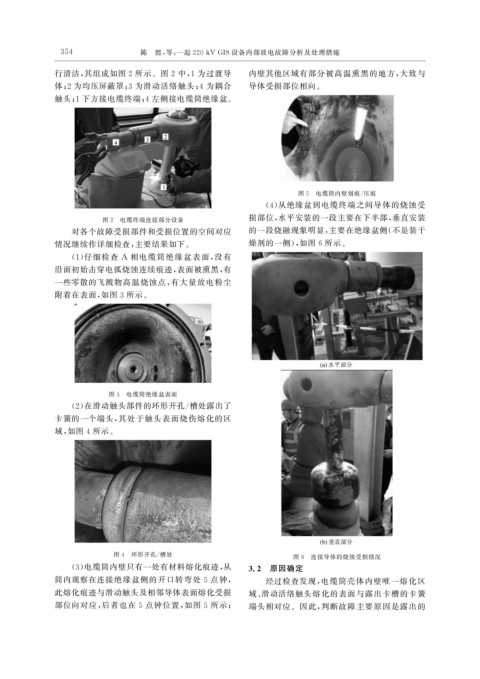

3 5 4 陈 懿, 等: 一起 220kV GIS设备内部放电故障分析及处理措施

行清洁, 其组成如图 2 所示。图 2 中, 1 为过渡导 内壁其他区域有部分被高温熏黑的地方, 大致与
体; 2 为均压屏蔽罩; 3 为滑动活络触头; 4 为耦合 导体受损部位相向。
触头; 1 下方接电缆终端; 4 左侧接电缆筒绝缘盆。

图 5 电缆筒内壁划痕 / 压痕
( 4 ) 从绝缘盆到电缆终端之间导体的烧蚀受

图 2 电缆终端连接部分设备 损部位, 水平安装的一段主要在下半部, 垂直安装
对各个故障受损部件和受损位置的空间对应 的一段烧融现象明显, 主要在绝缘盆侧( 不是装干
情况继续作详细检查, 主要结果如下。 燥剂的一侧), 如图 6 所示。
( 1 ) 仔细检查 A 相电缆筒绝缘盆表面, 没有
沿面初始击穿电弧烧蚀连续痕迹, 表面被熏黑, 有
一些零散的飞溅物高温烧蚀点, 有大量放电粉尘
附着在表面, 如图 3 所示。

图 3 电缆筒绝缘盆表面
( 2 ) 在滑动触头部件的环形开孔 / 槽处露出了
卡簧的一个端头, 其处于触头表面烧伤熔化的区
域, 如图 4 所示。

图 4 环形开孔 / 槽处 图 6 连接导体的烧蚀受损情况
( 3 ) 电缆筒内壁只有一处有材料熔化痕迹, 从 3.2 原因确定
筒内观察在连接绝缘盆侧的开口转弯处 5 点钟, 经过检查发现, 电缆筒壳体内壁唯一熔化区
此熔化痕迹与滑动触头及相邻导体表面熔化受损 域、 滑动活络触头熔化的表面与露出卡槽的卡簧
部位向对应, 后者也在 5 点钟位置, 如图 5 所示; 端头相对应。因此, 判断故障主要原因是露出的
